群创7寸数字液晶屏AT070TN92 V.1 (LED)
解析度 800×3(RGB)×480
点距 0.0642×0.1790 mm
可视范围 152.08×85.92mm
视角 L/R/U/D:70/70/50/70deg
信号系统 Parallel RGB system
亮度 240Cd/m2
消耗功率 1.71W
外观尺寸 164.9×100.0×4.39mm
净重 TBD
作业温度 -20~+70℃
保存温度 -30~+80℃

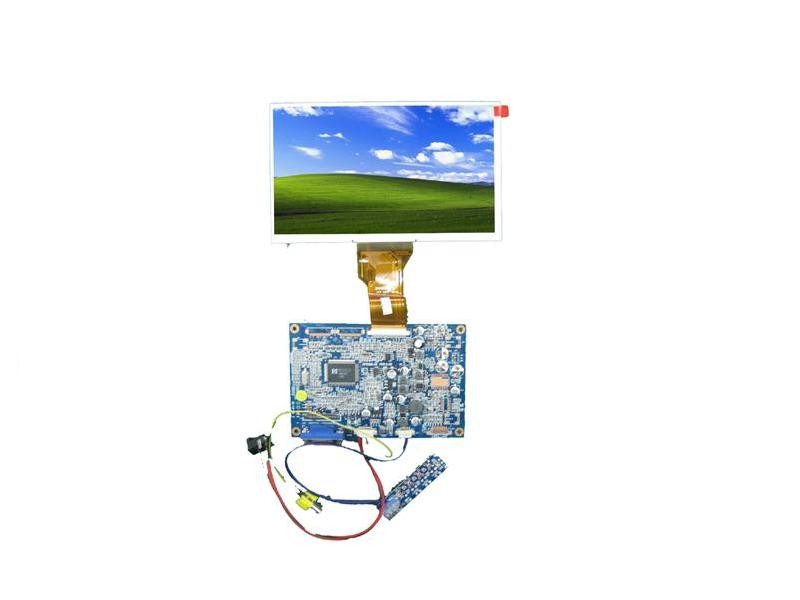

群创7寸液晶屏驱动板概况：
102MLXD VER:2.00-AT70TN92 彩色液晶驱动模组。由102MLXD VER:2.00 驱动板和马字（AT070TN92）屏组成。有VIDEO信号、Y/C信号，VGA信号, AUDIO 信号。有PAL 制和NTSC 两种制式，可实现自动转换。带OSD菜单功能，IR接收功能（可选）。它用IC 进行电源管理，对背光源进行恒流控制等特点。
群创7寸液晶屏模组使用范围：
办公用电子设备
仪器、仪表和测量用具
机器设备
旅听设备 （车用显示器、便携DVD、远程终端）
家居用品 （可视门铃、可视电话）
群创7寸液晶屏模组主要参数：
产品名称：7.0＂TFT-LCD 模组
产品型号：102MLXD VER:2.00- AT70TN92
显示屏：7.0”TFT-LCD（群创）
背光方式：LED
解析度：800×3RGB×480
视觉范围（上/下/左/右）：（50/70//70/70）
亮度： 250 cd/m2 (把FPC 排线取下，只点亮背光测试)
视频略输入：1.0Vp-p 75 ohm
系统制式：PAL/NTSC 两种制式自动试别
电源输入：DC 12V±25% （典型12V 340mA±30mA）
液晶屏显示尺寸(mm)：154.08（W）×85.92（H）
液晶屏外观尺寸(mm)：164.9（W）×100（H）×5.7（D）
驱动板带VGA 结构尺寸(mm)：128.8（W)×85.4（H）×15.7（D）
驱动板不带VGA 不带音频结构尺寸：128.8（W）×85.4（H）×6.7（D）
按键板尺寸图：62（W）×15.6（H）×7.2（D）
工作环境温度：-10℃~+60℃
环境相对湿度：5~95% RH
存储温度：-20℃~+70℃
