天马10.4寸数字液晶屏TM104SCH01V2.2
解析度 800 X 3 (RGB) x 600dots
点距 0.264x0.264 mm
可视范围 211.20x158.40mm
视角 L/R/U/D65/65/45/65deg
信号系统 TTL
亮度 230Cd/m2
消耗功率 2.304 W
外观尺寸 236.00x176.90x5.60mm
净重 283.0 G
作业温度 -20~+70℃
保存温度 -30~+80℃

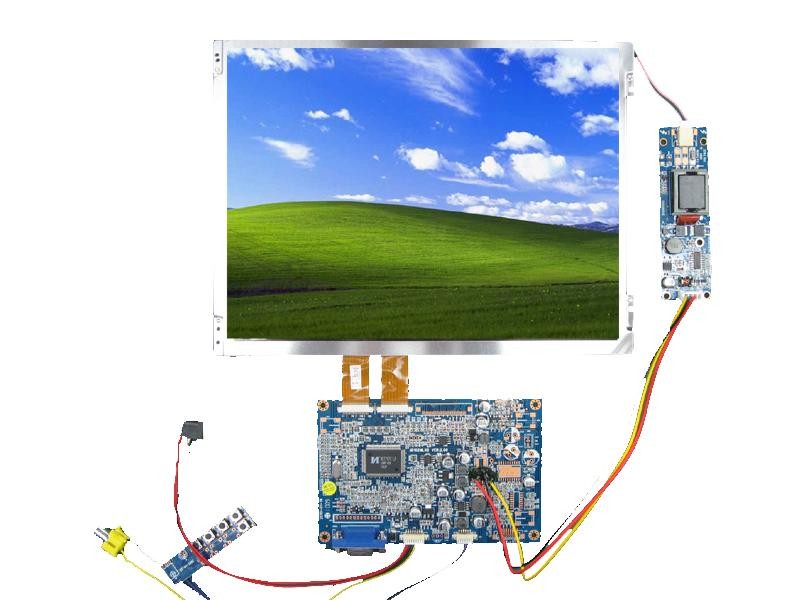

天马10.4寸驱动板概况：
104MTLD VER:1.00-TS104LC01彩色液晶驱动模组。由121MTLD VER:1.00 驱动板和天马（TS104SAALC01-00）屏或友达（G104SN03 V1）屏组成。有VIDEO信号、Y/C信号，VGA 信号。有PAL制和NTSC两种制式，可楼现自动转换。带OSD菜单功能，IR接收功能（可选）。它用IC 进行电源管理，对背光源进行恒流控制等特点。
天马10.4寸驱动模组使用范围：
办公用电子设备
仪器、仪表和测量用具
机器设备
视听设备（车用显示器、便携DVD、远程终端）
家居用品（可视门铃、可视电话,广告机）
天马10.4寸驱动模组主要参数：
产品名称：10.4”TFT-LCD 模组
产品型号：104MTLD VER:1.00-TS104LC01
显示屏：10.4＂TFT-LCD（天马或友达）
背光方式：CCFL
解析度：800 x3(RGB)x600
视觉范围（上/下/左/右）：（45/65/65/65）
亮度： 230 cd/m2 (把FPC 排线取下，只点亮背光测试)
视频输入：1.0Vp-p 75 ohm/
系统制式：PAL/NTSC 两种制式自动识别
电源输入：DC 12V±25%
液晶屏显示尺寸(mm)：211.2（W）×158.4（H）
液晶屏外观尺寸(mm)：236.0（W）×176.9（H）×5.6（D）
驱动板结构尺寸(mm)：132.2（W)×89.9（H）×15.40（D）
工作环境温度：-10℃~+60℃
环境相对湿度：5~95% RH
存储温度：-20℃~+70℃
