产品型号： 双吸离心泵
详细信息：
一、产品概述:


　　 S、SH型单级双吸泵壳中开之离心泵，供抽磅清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、厂矿、城市给水、电站、农田排灌和各种水利工程。



二、结构说明


　　 单级双吸离心泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

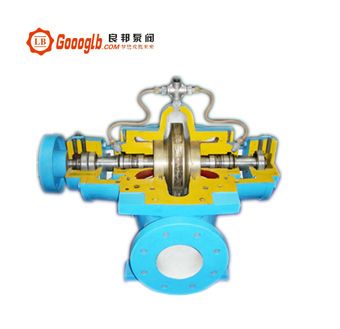

　　 离心泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
　　 泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。
　　 经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
　　 泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
　　 双吸密封环用以减少水泵压水室的水漏回吸水室。
　　 泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
　　 轴封为软填料密封(根据用户需要可采用机械密封结构)。



三、S型单级双吸离心泵型号意义：



例如：300S58A
　　　300-泵入口直径(mm)
　　　S-单级双吸水平中开式离心清水泵
　　　58-设计点扬程(m)
　　　A-叶轮外径改变标志





四、性能参数:





型号  流量Q
( m 3 /h)  扬程H
(m)  转速n
(r/min)  功率(KW)  效率η
(%)  汽蚀余量(NPSH)r(m)
轴功率  电机功率
100S90  80  90  2950  30.1  37  65  2.5
100S90A  72  75  23  30  64  2.5
150S100  160  100  59.8  75  73  3.5
150S78  160  78  45  55  73.5  3.5
150S78A  144  62  33.8  45  72  3.5
150S50  160  50  27.3  37  80  3.9
150S50A  144  40  20.9  30  75  3.9
150S50B  133  36  18.6  22  70  3.9
200S95  280  95  91.7  110  79.2  5.3
200S95A  270  75  73.5  90  75  5.3
200S63  280  63  58.3  75  82.7  5.8
200S63A  270  46  45.1  55  75  5.8
200S42  280  42  38.1 &n
