永嘉县良邦泵阀有限公司

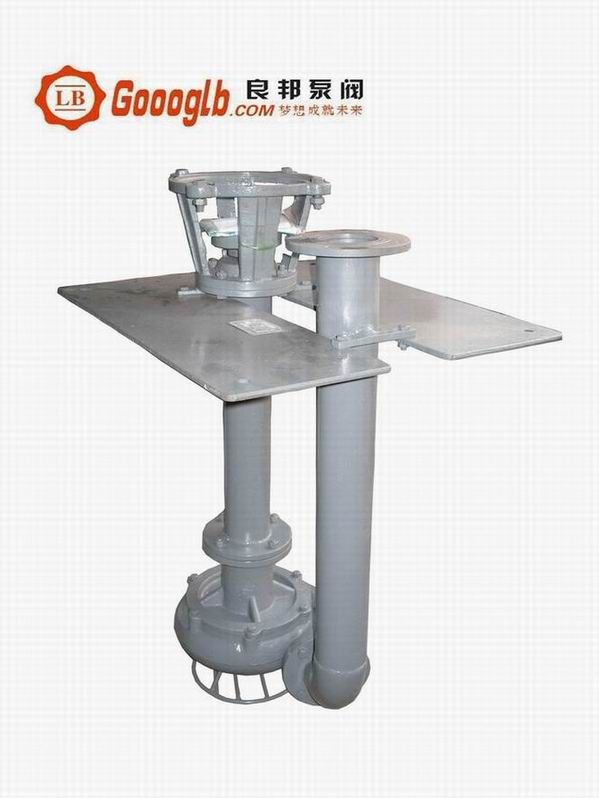

产品型号： 不锈钢液下式化工泵
详细信息：
一、不锈钢液下式化工泵产品概述：

　不锈钢液下式化工泵主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。不锈钢液下式化工泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。

二、不锈钢液下式化工泵使用范围：
　　 1、不锈钢液下式化工泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。

　　2、不锈钢液下式化工泵若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，以下工程。

　　3、养鱼用作带水清塘、鱼池增氧等

三、不锈钢液下式化工泵性能参数
型号
 转速
n
r/min
 流量
Q
m3/h
 扬程
H
m
 效率
n
%
 电机功率
KW
 立式泵全长
mm
 机泵重量
kg

NL50-8
NL50A-8
 1450
 20-30
 8-9
 42
 1.5
 1310
 63

NL50-12
NL50A-12
 1450
 25-38
 12-14
 41
 3
 1310
 80

NL76-9
NL76A-9
 1450
 50-70
 9-10
 42
 3
 1350
 90

NL65-16
NL65A-16
 1450
 50-60
 15-18
 42
 5.5
 1430
 152

NL80-12
NL80A-12
 1450
 80-120
 11-13
 56
 7.5
 1430
 145

NL100-16
NL100A-16
 1450
 80-100
 15-17
 61
 15
 1510
 270

NL150-12
NL150A-12
 1450
 100-150
 11-13
 66
 18.5
 1690
 350

NL150-16
NL150A-16
 1450
 120-180
 15-20
 68
 22
 1690
 370







四、NL型泥浆泵安装图
