永嘉县良邦泵阀有限公司

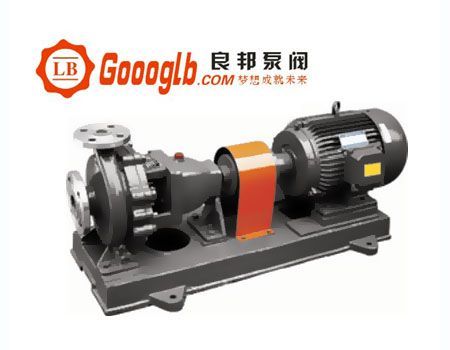

产品型号： 防爆离心泵
详细信息：
一、产品概述：


　IS型泵系单级单吸（轴向吸入）离心泵，适用于工业和城市给水排水，亦可用于农业排灌。供输送清水或物理及化学性质类似清水的其它流体之用，温度不高于80℃。　
　　
二、型号意义：



以IS80-65-160A为例：
　　
　　IS——单级单吸清水离心泵
　　
　　80——吸入直径（mm）
　　
　　65——排出直径（mm）
　　
　　160——叶轮名义直径（mm）
　　
　　A——叶轮外径径切割
　　
三、性能范围：



流量：6.3～400m3／h
　　
　　扬程：5～125m
　　
　　口径：50～200mm
　　
四、结构特点：



        IS型泵系根据国际标准ISO2858所规定的性能和尺寸设计的。
　　
　　IS型泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式，其优点是检修方便。
　　
　　泵的壳体（即泵体和泵盖）构成泵的工作室，叶轮、轴和滚动轴承等组成的泵转子部件。悬架轴承部件支承着泵的转子部件，滚动轴承受泵的径向力和部分轴向力。
　　
　　为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵的轴向力不大，叶轮北面未设密封环和平衡孔。


五、IS型单级单吸离心泵结构图：

 1 泵体 6 叶轮螺母
2 泵盖 7 垫圈
3 叶 轮 8 轴套
4 轴 9 填料环
5 密封圈 10 填料
    11 悬架



IS型单级单吸离心泵性能参数 型号 流量Q(m3/h) 扬程Lift(m) n(r/min)转速 KW 效率% 必需汽蚀余量
轴功率 配用功率
IR50-32-125 12.5 20 2900 1.33 2.2 51 2.0
6.3 5 1450 0.19 0.55 45 2.0
IR50-32-160 12.5 32 2900 2.37 3 46 2.0
6.3 8 1450 0.34 0.55 40 2.0
IR50-32-200 12.5 50 2900 4.36 5.5 39 2.0
6.3 12.5 1450 0.65 1.1 33 2.0
IR50-32-250 12.5 80 2900 8.25 11 33 2.0
6.3 20 1450 1.27 2.2 27 2.0
IR65-50-125 25 20 2900 2.2 3 62 2.0
12.5 5 1450 0.31 0.55 55 2.0
IR65-50-160 25 32 2900 3.82 5.5 57 2.0
12.5 8 1450 0.53 0.75 51 2.0
IR65-40-200 25
 50 2900 6.55 11 52 2.0
12.5 12.5 1450 0.93 1.5 46 2.0
IR65-40-250 25 80 2900 11.84 15 46 2.0
12.5 20 1450 1.75 3 39 2.0
IR65-40-31
