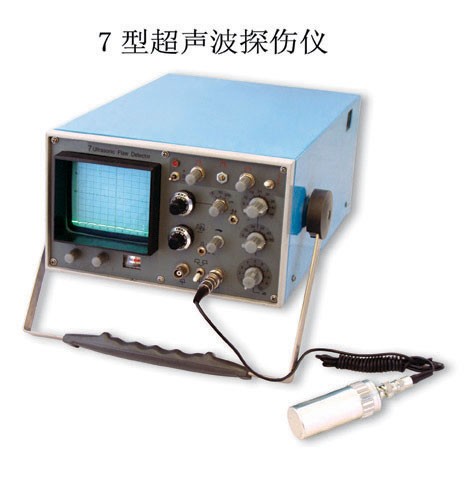

CST-7型超声波探伤仪
一、产品简介
CST-7型超声波探伤仪是在CST-3型和CST-4型基础上，广泛征求用户意见，经过多次改进和提高后的一种小型、便携通用型A型脉冲反射式超声波探伤仪。被广泛应用到锅炉、
压力容器、航空、航天、电力、石油、化工、管道、军工、船舶、汽车、冶金、钢构、铁路、高校等各行业。作为金属材料及其制作（如锻件、铸件、焊件等）的超声检测之用。
二、仪器主要技术指标及规格
1、 工作频率：0.5-16MHz
2、 工作方式：单探头发射接收或双探头一发一收。
3、 灵敏度余量：用2.5P20Y探头，发现DB-PZ20-2试块φ2平底孔的探伤
灵敏度余量≥50dB。
4、 水平线性误差：＜1%
5、 垂直线性误差：＜3%
6、 动态范围：≥30dB
7、 电噪声电平：≤10%
8、 盲区（blind area）：≤10mm
9、 远场分辨率：X≥30 db
10、 衰减器：总衰减量：108dB（10dB×5、6dB×8、1dB×10）
     衰减误差在工作频率范围内：12dB±0.5dB
11、 探测深度范围：0.5-300cm（钢纵波）
     [深度粗调]旋钮分10cm, 50cm, 300cm三档，各档互相覆盖。
12、 重复频率：（1.5KHz、 750Hz、 375Hz）±155
13、 发射脉冲幅度：650V
14、 报警工作方式：进波报警、失波报警。
A、 报警闸门起位调节范围：1.0cm-300cm
B、 报警闸门宽度调节范围：0.4cm-500cm
C、 报警闸值：示波屏显示幅度5%至100%任意调节
15、 适用电源：AC22V±15% 50Hz；DC7.6V±10%
16、 示波屏显示尺寸：内刻度75×65(mm)
17、 体积与重量:体积：235×135×335（mm）；
重量约：5Kg
