基本信息
品牌： 3DFAMILY 型号： VMH500 操作方式： 半手动
功能： 二维测量 精度 ： 3μm 软件： OVM
其它型号： VMH600     VMH700

产品介绍

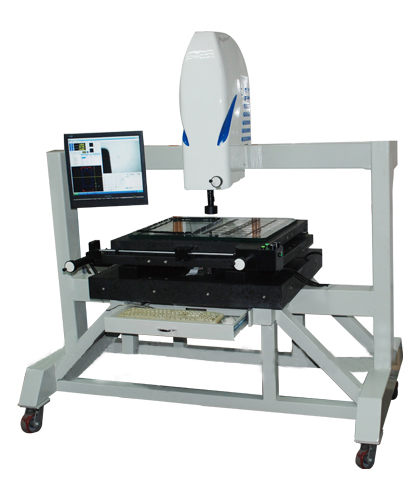

   VMH 系列—H 型钢架大型程光学影像测量仪采用全新设计：工作台采用大理石桌面，性能更加稳定，Z 轴和调光板采用全新的前置设计方便操作，并配有17 寸液晶显示器，采用3DFAMILY Step Zoom镜头，结合软件在固定倍率下无需校正；在软件方面，采用OVM 半自动测量软件，功能更加强大，性价比高。
产品特点
1、花岗石底座和立柱，机构永不变形。
2、Z轴前置传动系统，便利操作。
3、镜头：3DFAMILY-E型Step-Zoom定格卡位镜头，结合软件在固定倍率下无需线性校正。
4、随机附有自行研发的多用途校正片，不但可以进行教学演练还可以进行精度校正。
5、OVM半自动测量软件。
技术参数
　 具体型号 VMH500
(X/Y/Z轴)量测行程(mm) 500*400*200
全机尺寸(mm) 1160*800*1650
机台底座和立柱材料 高精度花岗石
CCD 41万像素3DFAMILY-E彩色
X,Y轴量测精度 （3+L/200）μm
放大倍率 Step Zoom光学放大率：0.7-4.5X，影像放大率：28-180X
光学尺解析度 1 μm
重复性 2 μm
操作方式 手动
电源供给 110/220V
合适温度，湿度 温度：19°-24°，湿度：45%-75%
保修期 1年

应用领域
手机配件、家电制品、连接器、机械配件、精密夹冶炼具、电脑周边行业、精密冲压件等。
附件
镜头、CCD、LED冷光源、探针等。
