南通智泰精密仪器有限公司

基本信息
品牌： 3DFAMILY  型号： Perfection686  操作方式： 自动
功能： 三维测量 精度 ： 2.8μm  软件： PC-DMIS
其它型号： Perfection6106   Perfection8106   Perfection8126


产品介绍

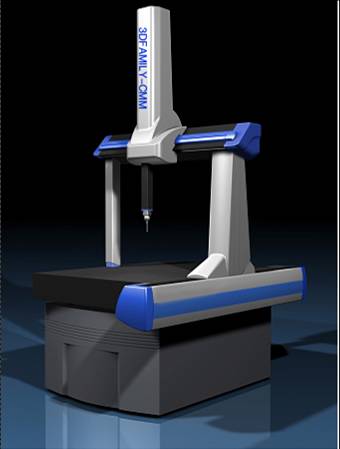

    3DFAMILY-Perfection三坐标测量机，汲取智泰集团桥式测量机多年来的成功经验，利用最新结构优化设计和
先进材料工艺，具备出色的性能(兼具高精度和良好的动态特性)。
    3DFAMILY-Perfection三坐标测量机具备多个产品系列，能够完成多种工业计量应用，如首件和最终件检测、
夹具验证和过程控制等。

产品特点
1、轻质量的外罩减少了整机的重量，从而提高了效率。
2、获得专利的X 向“精密三角梁”设计增强了整机的刚性质量比，从而提高了测量的精度和运行的稳定性。
3、厚重稳固的花岗石工作台减少了振动带来的影响。
4、电机远程放置减少了移动质量，提高了速度，也避免了电机发热对机器性能带来的影响。
5、获得专利的气动平衡设计，提高了机器的测量性能。
6、采用先进的Heidenhain AurodurR; 高分辨率金质光栅尺，其热膨胀系数获得PTB认证。
7、控制器固定在主机一侧，便于整体的移动。

技术参数
　 具体型号
 Perfection686

行程（mm）
 600*800*600

主机尺寸（mm）
 1063*1472*2638

机台承重（kg）
 300

主机重量（kg）
 730

精度指标
 2.8+4L/1000

压缩空气
 0.4MPA(4kgf/cm2)

温度/Temperature Specification
 20℃±2℃

压缩空气
 0.4MPA(4kgf/cm2)

Air Consumption(normal cond.)
 40L/min


应用领域
主要用于机械、汽车、航空、军工、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量。


三坐标测量机详细技术咨询请来点咨询我们技术服务中心 7*24小时服务热线：0513-81508255/13862746872
