      产品型号：YVM-CNC

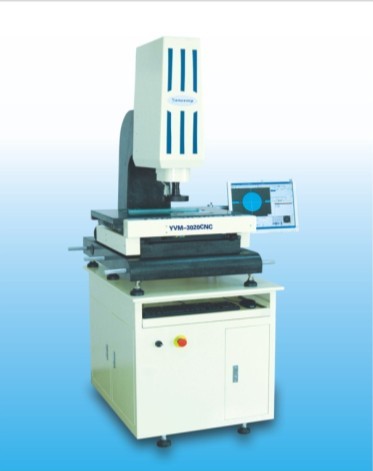

一. 源兴多功能CNC精密量測儀 (悬臂式)
      MODEL: YVM-3020CNC      YVM-4030CNC

含1) 解析讀數: 0.001mm光學尺。
  2) 量測行程(X,Y,Z):   300*200*250mm   400*300*250 mm
  3) 镜头: 采用美國Navitar镜头，提供了更优秀的光学性能和很高的震动稳定性，工作距离可在34毫米到390毫米之间变化。视野可在0.02毫米到125.68毫米之间变化。
  4) 影像系統: SONY 1/3” CCD Camera + ZOOM + 0.5X TV TUBE 。自动调整增益，画质边缘锐利度，非闪烁影像加强及Y修正黑白对比等功能。
  5) 量測軟體: YR-CNC量測軟體。
  6) 表面燈源: 24区程控光源系統。多区域，多路控制，从通过不同方向对产品进行照射并且调节光的强度。
  7) 輪廓底光: 底光燈。LED条形冷光源。
  8)1. 驅動方式: X.Y.Z采用松下交流伺电机服控制。可根据负载惯量的变化，与自适应滤波器配合，从低刚性到高刚性都可以自动地调整增益。
    2.采用德国UNING无牙螺杆,有高强度直线驱动器，优良的性能，足够的强度，操作灵敏，精确度高，可微调及方便快速移动。
    3.本机采用RENSHAW金属光栅。高速非接触操作，可保证零摩擦和零机器磨损，开放式光学设计保证了高性能，周期误差通常上于±0.25um，线性误差特性为每60mm±1um.
  9) 對焦方式: Z軸自動對焦。
     10) 線性精度: U1=3+L/250um 。
     11) 重複精度: 3um。
     12) 配    備: PC一部 + 17” MONITOR*2。
     13) 工件限高: 250mm。
     14) 工作限重: 35 Kg。
     15 ) 外觀尺寸:  1300 x 1100 x 2000 mm。
     16）机台重量：1000gk
     17)机台定位精度：±0.005mm.
     18)文件输出格式：STL,OBJ,IGES,DXF,VRML.
     19)测量景深：150m
