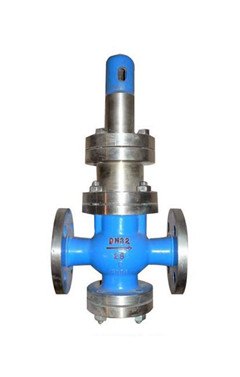

上海佳裕阀门厂家生产:Y43H活塞式蒸汽减压阀简述:
Y43H活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。本产品主要用于蒸汽管路,超减压稳压作用。
活塞式蒸汽减压阀  主要技术参数和性能指标: 公称压力(MPa)1.62.54.06.410.016.0壳化试验压力(MPa)2.43.756.09.615.024密封试验压力(MPa)1.62.54.06.410.016.0最高进口压力(MPa)1.62.54.06.410.016.0出口压力范围(MPa)1.0-1.00.1-1.60.1-2.50.5-3.50.5-350.5-45压力特性偏差(MPa)△P2PGB12246-1989流量特性偏差(MPa)△P2GGB12246-1989最小压差(MPa)0.150.150.20.40.81.0渗漏量GB12245-1989
壳体试验不包括膜片、顶盖。
活塞式蒸汽减压阀  流量系数(Cv):
DN1520253240506580100125150200250300350400500Cv12.546.591625366410014025040057078010201500
活塞式蒸汽减压阀  主要零件材料:
