产品说明：

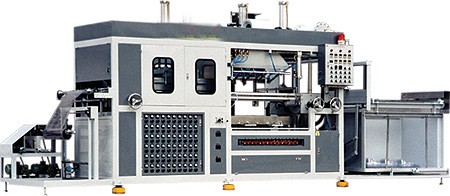

自动高速真空吸塑成型机(JY-76H)机电型

          主
要
规
格
及
参
数




  适用片材宽度 460~760mm可调
成型长度 660~1220mm可调
成型高度 180mm(最高)
生产速度 220~480次/小时(视产品形状及片材厚度)
电炉功率 一般10~22KW ，最大功率32.4KW，可定做上下发热炉
调温装置 60块固态调压块
马达功率 2.25KW
真空泵 2.25KW  100立方米/小时
冷水机 3.37KW
整机功率 38.27KW
电源 三相380V  50/60HZ
匹配空压机 15KW 20HP(客户自备)
机械尺寸 6200(L)×1650(W) ×2466(H)mm
重量 3800kg


主要配置说明
名称 品牌/型号 产地 备注
真空泵 BUSCH  RC100 德国 排气量100立方米/小时
限位开关 施耐德 法国
喷枪 LIQUID  ST-6 日台合资 二气一水
电磁阀 NORGREN诺冠 英国
时间继电器 OMRON欧姆龙(数显) 日本
中间继电器 OMRON欧姆龙 日本
空气组合 SMC或SQW 日本合资 自动排水
气缸 ZHICHENG 中德合资
冷水机 华菱牌（或安格斯） 中港合资
发热砖 500W×60个（奇特） 广东（合资）
调压 AIKS×60个（或美格尔） 香港
电机变频器 日本三菱 日本 省料
编码器计数器 富基 韩国
大梁导轨 镁铝合金，加装不锈钢包边
模盘 560※610※660※710(壹块有四个尺寸) 注：常规模盘是560mm(必配) 组合模板二块


主要功能特点说明：
1．二次慢真空；2. 一次/二次上模功能；3. 震动脱模；4. 一控一式温控装置
5. 自动上模电机调校系统；6. 发热炉石棉瓦隔热保温系统；
7. 发热系统为固态调压块(香港AIKS)，更稳定；8. 马达拉片；
