产品说明：

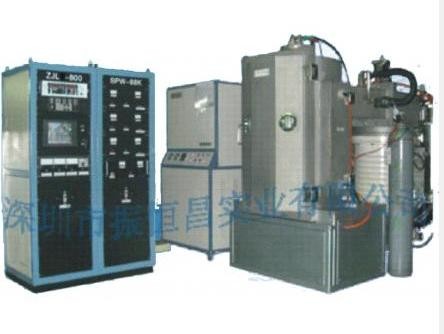

产品名称:ZJL系列蒸发磁控真空镀膜机

产品描述: ZJL系列真空镀膜机是立式双开门（或单开门）蒸发和磁控反应溅射两用设备，适用于塑料、陶瓷及金属材料表面镀制高档装饰膜和各种功能性薄膜（透明膜、半透明膜、不导电膜、电磁屏蔽膜等），广泛应用于电子、通讯、机械、轻工等多个领域。由于镀膜室为立式容器，所以它具有卧室镀膜机的一切优点，又利于自重较大的、易碎的镀件装卡，更可方便地实现自动生产线，是替代传统湿法水电镀的更为理想的新一代真空镀膜设备。

产品详情说明:
主要特点：
1. 采用改进型高真空抽气系统，抽速快，效率高、节电、降噪和延长泵的使用寿命；
2. 蒸发、磁控溅射自动控制，操作简单、工作可靠。
3. 蒸发镀应用新型电极引入装置，接触电阻小、可靠。
4. 磁控溅射应用镀膜材料广泛，各种非导磁的金属，合金均可作镀料，膜层品质出众。
5. 适用于自重较大、易碎镀件的卡装，更可方便地实现自动生产。

基本配置：
1．真空室采用304不锈钢制造，立式双开门（或单开门）结构，真空室有效直径自Φ1000mm～Φ1800mm；
2．真空系统采用机械泵、高真空油扩散泵、罗茨真空泵、水汽低温捕集器等；
3．镀膜电源配蒸发电源、高压轰击电源、磁控电源；
4．充气系统采用1～3路气体流量计及流量（控制）显示仪；
5．冷却系统按照设计要求设用水压不足自动报警装置；
6．电气控制系统设计有多种保护装置（水压、断电、误**作），全自动控制（触摸屏+PLC）整个生产过程。

技术参数：
型号 ZJL-1000 ZJL-1200 ZJL-1400 ZJL-1600
抽速（新机空载） 2×10-2Pa＜8min 2×10-2Pa＜10min
极限真空 ≤8×10-4Pa
工件转速 0～20r/min可调
设备重量 4000KG 5000KG 6300KG 7120KG
占地面积 3.2 X 5 X 2.6M 4.2 X 5 X 3.2M 4.6 X 6 X 3.2M 5 X 7 X 3.3M
