液压柱塞

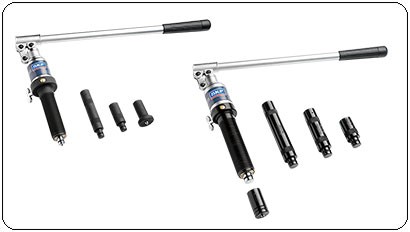

TMHS 75和TMHS 100



轻松地产生大的拉拔力

SKF先进的液压柱塞TMHS 75和TMHS 100比起标准的机械轴来，可以在不费力的情况下产生强大的拉拔力。它极大地减少了拆卸轴承或其它工件所需的时间。与心轴集成在一起的液压泵浦机构产生大的力。最大拉拔力受特殊的安全阀所限制，液压油一直保持在液压泵里。

 集成在一起的液压缸、泵和心轴——不需要独立的泵
 万一有拉拔力过大的时候，安全阀可防止心轴和拉拔器过载
 弹簧支撑的顶头中心点便于将拉拔器对到轴的中心，而不损坏轴的中心点
 手柄为人体工程学设计，可以360°旋转
 活塞经硬化和铬合金涂层处理，可自动弹回
 延长杆有易于连接的适配头，以满足不同拉拔长度的需要


TMHS 75
 液压柱塞TMHS 75最大拉拔力为75千牛，最大行程为75mm，拆卸时只需一个行程就好
 可与任何有UN 11/4” x 12螺纹的拉拔器配套使用，最大拉拔力为75千牛
 标配有50mm和100mm长的两根延长杆


TMHS 100
 液压柱塞TMHS 100最大拉拔力为100千牛，最大行程为80mm，拆卸时只需一个行程就好
 可与任何有UN 11/2” x 16螺纹的拉拔器配套使用，最大拉拔力为100千牛
 标配有50mm、100mm和150mm长的三根延长杆




 技术参数

 订货号 TMHS 75 TMHS 100
 包括组件 1×液压柱塞 1×液压柱塞
   2×延长杆 3×延长杆
   50 、100 mm  50、100 和150 mm
   1×顶头 1×顶头
 最大拉拔力 75 kN  100 kN
 活塞行程 75 mm  80 mm
 螺纹 UN 11/4 x 12 UN 11/2 x 16
 顶头直径 35 mm  30 mm
 最大伸出长度 204 mm  354 mm
 重量 2.7 kg 4.5 kg


 力产生机构的选择

 拉拔器 机械轴 TMHS 75 TMHS 100
 TMMA 60 X
 TMMA 80 X O
 TMMA 120   O
 TMMA 75H  O
 TMMA 100H   X
 TMMA 100H/SET   X
 TMBS 50E X
 TMBS 100E   X
 TMBS 150E   X
 TMHC 110E   X
 TMHP 10E   X
 X = 标配在拉拔器中
&
