重型爪式拉拔器TMMP系列



强力、自对心的机械式拉拔器

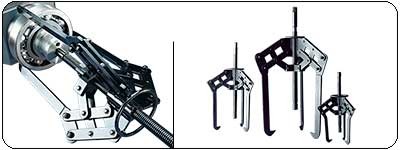

SKF TMMP重型爪式拉拔器有精准的自对心能力，以保护轴，特别适用于拉拔中型和大型轴承。

 三爪式拉拔器，最大拉拔力为6至15吨
 独特的伸缩结构用于抓持宽度的调整，避免使用过程中与轴心不对中
 操作快速、高效和平稳
 高质量的黑钢材料，有良好的防腐蚀性能


 技术参数

 订货号  机械臂数量 抓取直径 机械臂有效长度* 最大拉拔力 重量
  条 mm   mm   KN   kg

 TMMP 6 3 127   120   60   4,0
 TMMP 10 3 223   207   100   8,5
 TMMP 15 3 326   340   150   21,5

 * 有其它长度的机械臂可选，参照部件订购信息。


 部件订购信息

 序号 订货号 产品描述 TMMP 6 TMMP 10 TMMP 15

 1 TMMP ...-1 机械臂—长度 120 mm 207 mm 260 mm
 2 TMMP ...-2 机械臂—长度 220 mm 350 mm 340 mm
 3 TMMP ...-3 机械臂—长度 370 mm 460 mm 435 mm
 4 TMMP ...-4 机械臂—长度 470 mm 710 mm 685 mm
 5 TMMP ...-5 带有尖顶头的中心轴
 6 TMMP ...-1K 支撑座、夹套和全套销钉、螺栓和连杆（每只机械臂）
