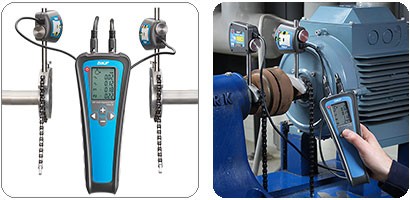

SKF 轴对中仪 TKSA 20



快速、简单和经济的激光轴对中工具

TKSA 20是一款易于使用的激光对中仪，不需要专门的培训就可操作。比起传统的打表法来，使用激光对中方法要简单得多，且不需要手工计算机器所需的调整量。


 对中显示：实时显示联轴器和地脚读数，使用对中修正快速而方便
 软脚检查：“软脚”功能帮助确认检查机器所有地脚处于一个平面上，这是进行轴对中所需的最基本的检查
 易于预对中：对轴对中差得大的机器，激光光线和光学器件上的刻度线有助于快速预对中
 测量单元快速定位：使用测量单元上的水平仪，可以快速定位测量单元
 全球通用：图示化语言，操作过程只有三步，测量单位有英制和公制可选，满足全球用户的需要
 易于新手掌握：快速入门手册提供了操作技师快速熟悉对中过程的关键信息。随机提供的光盘里还有多种语言版本的说明书，演示录像和报告模板。
 TKSA 20具有诱惑力的价格让您在很短的时间里就可以收回投资。


 技术参数

 订货号 TKSA 20
 应用 卧式安装、单联轴器的对中
   软脚检查
 测量单元
 封装材料 ABS塑料
 激光类型 激光二极管
 激光波长 670 - 675 nm
 激光等级  2
 激光最大功率 1 mW
 测量单元间的距离  最大：850 mm
   最小：70 mm
 测位传感器类型 单轴 PSD
   8.5 x 0.9 mm
 电缆长度 1,6 m
 尺寸 87 x 79 x 39 mm
 重量 210 g (7.3 oz)

 显示单元
 封装材料 ABS塑料
 显示类型 LCD 35 x 48 mm
 电池类型 2 x 1.5V LR14碱性电池
 工作时间 20小时，连续使用
 显示精度 0,01 mm
 尺寸 215 x 83 x 38 mm
 Weight 300 g (10.5 oz)
 整套系统
 包括组件 显示单元
   2个带有水平仪的测量单元
   2个机械固定支架
   2条锁紧链条
   测量卷尺
   快速入门手册
   光盘，电子版使用说明书、
   演示录像和对中报告
   2年有效期的标定证书
   仪器箱
 适用轴径范围  30 -500 mm
   标配链条：30–150 mm
   选配链条：150-500 mm
 系统精度  优于2%, +/-0.01mm
 工作温度范围 0 - 40°C
