皮带轮对中仪TMEB 2



让由于皮带轮的不对中而造成皮带驱动设备的停机成为过去…

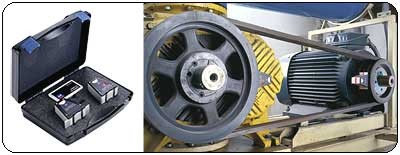

SKF TMEB 2通过皮带轮槽对中关键位置的皮带轮。V形导轨和强力磁铁可将对中单元固定在皮带轮槽中。皮带轮对中仪包含了两个对中单元：激光发射单元和接收单元可方便快速地安装。接收单元上的三维目标区域（光靶）可方便地检测出不对中的状态；无论是水平、垂直、平行的不对中或三种不对中都有。得到这些精确信息操作员可容易地进行机械调整直到激光与接收装置上的参考线对齐。


通用、对用户友好：
 强力磁铁可方便、快速地安装
 操作简单不需要专门的培训
 三维目标区域简化了对中过程
 可同时进行对中和皮带的张力调整
 V形导轨便于对中不同类型系列的V形皮带轮
 可选配用于对中链轮、齿式皮带轮的轮面安装件
 最大的对中距离为6m可满足各种应用
 紧固的铝制外壳大大保证了对中单元的稳定性和精确性


使用最新的激光技术获得高的对中精度：
 对中皮带轮槽而不是皮带轮面不受皮带轮厚度不一、皮带轮面不平整的影响
 不需要试运行、不产生误差。激光位置即表明了不对中的本来状态可直接进行精确的调整



 技术参数

 订货号 TMEB 2
 包括组件 1个激光发射单元
   1个激光接收单元
   4套V型导轨
   手提式仪器箱
 外壳材料 铸压铝
 激光类型 激光二极管、2类1mW
 激光波长 632 nm
 测量距离 50 mm 至6000 mm
 固定夹具 磁铁
 角度测量精度 优于0.2°
 直线测量精确度 优于0.5 mm
 发射单元尺寸 70 x 74 x 61 mm
 接收单元尺寸 96 x 74 x 61 mm
 电池类型 2 x 1.5V LR03 （AAA）电池位于激光单元
 电池使用寿命 20小时连续使用
 激光单元重量 320 g
 接收单元重量 270 g
 标定证书 两年有效
 质保期 12个月


 附件/备件订购详细信息

  TMEB A2  2只磁性皮带轮面安装件用于链轮、齿式皮带轮
  TMEB G2  V形导轨组4种不同尺寸规格
