液压助力爪式拉拔器套件TMHP 10E



省力地拆卸轴承最大拉拔力可达100 kN

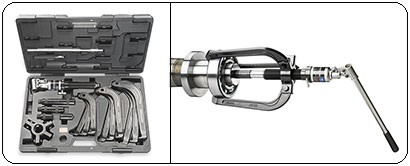

SKF TMHP 10E液压助力爪式拉拔器套件配有液压注塞使轴承拆卸变得轻松最大拆卸力达100千牛。这款功能强大的拉拔器套件包括了三种不同尺寸规格的机械臂根据应用空间情况和要求可以组装成两条臂或三条臂的拉拔器。

 最大拉拔力高达100kN可用于很多拆卸工作
 3种不同尺寸规格的机械臂机械臂最大有效长度达200mm使TMHP 10E有很广的应用范围
 自锁式机械臂最大限度地减少了拉拔器在工作时从轴上滑落下来的风险
 液压柱塞中心轴使拆卸不费力
 液压柱塞配有安全阀最大限度地降低了拉拔器过载的风险拉拔力极限为100 kN
 液压柱塞最大行程达80 mm一次行程就可完成拆卸
 液压柱塞的延长杆可快速调整拉拔长度
 液压柱塞顶头的弹簧支撑中心点便于将拉拔器对到轴的中心不损伤轴


 技术参数

 订货号 TMHP 10E
 产品描述 液压助力爪式拉拔器套件
 标准组件 1×机械臂—组装架
  3×机械臂120mm
  3×机械臂170mm
  3×机械臂200mm
  1×液压柱塞TMHS 100
  3×延长杆用于液压柱塞；50、100和150mm
  1×顶头带弹簧支撑的中心点
 最大行程 80 mm
 总重量 14.5 kg
 液压缸寿命 在最高至100kN下工作时最少5000次
 液压缸螺纹 UN 1?'' x 16 tpi
 液压缸安全阀极限 105 kN
 工具箱尺寸 578 x 410 x 70 mm
 最大拉拔力 100 kN
 机械臂组套1（3×TMHP 10E-10）
 机械臂有效长度 120 mm
 抓取直径 75-170 mm
 拉爪尺寸 a = 6 mm
  b = 15 mm
  c = 25 mm
 机械臂组套2（3×TMHP 10E-11）
 机械臂有效长度 170 mm
 抓取直径 80-250 mm
 拉爪尺寸 a = 6 mm
  b = 12 mm
  c = 25 mm
 机械臂组套3（3×TMHP 10E-12）
 机械臂有效长度 200 mm
 抓取直径 110-280 mm
 拉爪尺寸 a = 6 mm
  b = 12 mm
  c = 25 mm
