SKF SYSTEM 24

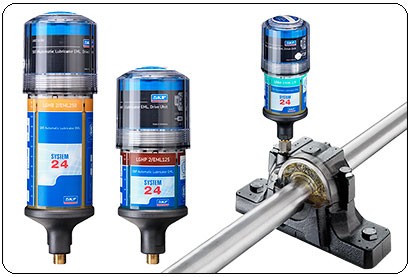

单点自动润滑器LAGE 125和LAGE 250



可重复使用的可靠的自动润滑器满足多种应用所需

SKF SYSTEM 24 家族的LAGE系列为机电驱动的单点自动润滑器。它有广泛的应用适用各种工况产品可靠使用灵活。该润滑器已准备就绪可直接拧到轴承箱体上容易安装是SKF自动润滑器系列的完美补充。

 机电驱动技术可靠性高
 有两种规格：125 ml（LAGE 125）和250 ml（LAGE 250）满足大多数轴承润滑的需要
 填充润滑脂的自动润滑器的最远安装距离可达3米填充润滑油的自动润滑器的最远安装距离可达5米满足高温、强振动和危险环境轴承润滑的需要
 有多种高质量的SKF润滑脂和润滑油可填充满足范围广泛的轴承应用
 补充装包括填充有SKF润滑脂或润滑油的塑料罐和电池以确保润滑器可靠地工作
 用户可灵活设置配送速度有1、3、6、9和12个月可选以满足不同的应用
 防水防尘等级达IP 65可用于很多粉尘和潮湿的环境
 润滑剂的配送速度与温度无关可用于温度变化的环境
 有别于气体驱动的自动润滑器在润滑剂的整个配送周期里挤压压强会始终保持在5巴水平
 使用有清晰标识的表盘激活方便尽可能地减少设置错误
 透明的润滑剂塑料罐允许对配送速度进行目检红色的LED灯提示机电驱动的工作状态
 通过防爆安全认证
 有各种附件提供
 SKF SYSTEM 24 LAGE系列有SKF DialSet 4.0配送速度设置软件支持



A/B. 开/关旋钮和时间设置表盘

用于激活和表盘设置


C. 工作状态LED指示灯
用于确认工作状态

D. 驱动头上盖
拆卸方便起密封作用防止灰尘和水汽进入

E. 驱动电机和齿轮

提供持续的挤出压力

F. 电池块

G. 活塞
特殊形状的活塞以最大限度地挤空自动润滑器

H. 心轴
Rotates to drive piston
enabling lubricant to be dispensed

I. 润滑剂塑料罐
填充高质量的SKF润滑脂或润滑油

J. 防真空膜
防止形成真空



 技术参数

 订货号 LAGE 125 / LAGE 250
 润滑脂容量
 LAGE 125 122 ml
 LAGE 250 250 ml
 流空时间 用户可调整
  1、3、6、9和12个月
 使用环境温度范围 0 °C （瞬时温度-10°C）至50 °C
 最大工作压强 5 巴
 驱动装置 机电式
 连接螺纹 R ?
 配送线最大长度
 润滑脂 3 m*
 润滑油 5 m
 LED状态指示 工作中更换润滑剂 <
