轴向锁紧螺母套筒扳手TMFS系列



易于安装和拆卸、不损坏螺母

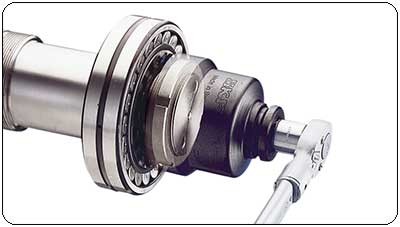

SKF轴向锁紧螺母套筒扳手为安全、方便地拧紧和松开较小锁紧螺母而设计。它们用于紧固和调整安装在锥形止推颈、紧定套和退卸套上的轴承。

 在轴承布置周围需要的操作空间比钩形扳手更小
 用于电动工具或扭矩扳手的英制连接
 TMFS可以用于KM、KMK（公制）和KMF系列的螺母


 技术参数


 订货号 尺寸 连接 重量 适用的螺母系列
d D h C
mm inch mm inch mm inch inch kg lb KM KMK KMF

 TMFS 0 18 0.7 220 0.9 45 1.8 3/8 010 0.22 0
 TMFS 1 22 0.9 280 1.1 45 1.8 3/8 010 0.22 1
 TMFS 2 25 1.0 330 1.3 61 2.4 1/2 020 0.44 2
 TMFS 3 28 1.1 360 1.4 61 2.4 1/2 024 0.53 3
 TMFS 4 32 1.3 380 1.5 58 2.3 1/2 028 0.62 4
 TMFS 5 38 1.5 460 1.8 58 2.3 1/2 038 0.84 5
 TMFS 6 45 1.8 530 2.1 58 2.3 1/2 042 0.93 6
 TMFS 7 52 2.0 600 2.4 58 2.3 1/2 045 1.00 7
 TMFS 8 58 2.3 680 2.7 58 2.3 1/2 061 1.35 8
 TMFS 9 65 2.6 735 2.9 63 2.5 3/4 080 1.76 9
 TMFS 10 70 2.8 785 3.1 63 2.5 3/4 085 1.87 10
 TMFS 11 75 3.0 835 3.3 63 2.5 3/4 090 1.98 11
 TMFS 12 80 3.1 885 3.5 63 2.5 3/4 100 2.21 12
 TMFS 13 85 3.3 940 3.7 63 2.5 3/4 110 2.43 13
 TMFS 14 92 3.6 1030 4.1 80 3.2 1 220 4.85 14
 TMFS 15 98 3.9 1090 4.3 80 3.2 1 230 5.07 15
 TMFS 16 105 4.1
