SKF 轴对中仪 TKSA 40

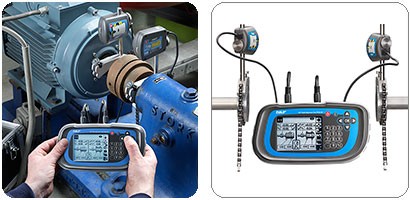

操作直观的激光对中仪可保存和共享结果

因使用模拟的图形化显示操作界面TKSA 40的操作非常直观。不仅仅是操作快速和简单其对中结果还可以保存下来通过USB通讯传到PC机上。比起传统的方法来进行轴对中的过程变得非常简单；您只需要根据屏幕的提示就可以进行完美的对中。


直观的图形界面


输入机器尺寸   屏幕操作引导


动态显示调整数值   保存对中结果


 直观：模拟的图形化界面4英寸带背光显示屏数字/字母键盘使操作过程更简单
 动态显示：在进行对中修正的过程中实时显示联轴器和地脚读数使对中调节更快、更方便
 内置对中建议：预设或用户自定义的对中容差表方便对对中结果的评估
 对中数据共享：对中设置和结果可保存到仪器内存并通过USB电缆与PC机通讯。在不需要专用软件支持的情况下就可以完成共享。
 软脚检查：“软脚”功能帮助确认检查机器所有地脚处于一个平面上这是进行轴对中所需的最基本的检查
 易于预对中：对轴对中差得大的机器激光光线和光学器件上的刻度线有帮助快速完成预对中
 测量单元快速定位：使用测量单元上的水平仪可以快速定位测量单元
 全球通用：图示化语言操作过程只有三步测量单位有英制和公制可选满足全球用户的需要
 方便各种用户使用：快速入门手册提供了操作技师快速熟悉对中过程的关键信息。随机提供的光盘里还有多种语言版本的说明书。


 技术参数

 订货号 TKSA 40
 应用   卧式安装、单联轴器机器的对中软脚测量 容差检查文件保存
 测量单元：
 封装材料 ABS塑料
 激光类型 激光二极管
 激光波长 670 - 675 nm
 激光等级 2
 最大激光功率 1 mW
 测量单元间的距离    最大：1000 mm
最小：70 mm
 测位传感器的类型  单轴PSD 8.5 × 0.9 mm
 电缆长度 16 m
 尺寸 87 × 79 × 39 mm
 重量 210 g

 显示单元：
 封装材料 ABS塑料
 显示类型 10 cm (4英寸) 黑白背光显示屏
 屏幕保护 硬塑
 电池类型 3 x 1.5V LR14碱性电池
 工作时间 20小时连续使用
 PC通讯 USB
 显示精度 0.01 mm (英制单位下为0.1 mil)
 尺寸 210 × 110 × 50 mm
 重量 650 g
 整套系统：
 包括组件 显示单元（包括电池）
  2 个测量单元带水平仪
  2 个机械式固定支架
  2 条紧固链条带紧固螺柱
  测量
