微机控制电子万能试验机

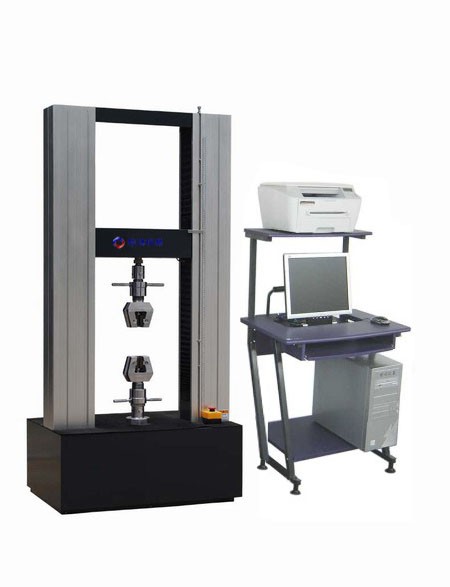

HDW-20KN 微机控制电子万能试验机

一 产品名称：微机控制电子万能试验机

二 产品型号：HDW-20KN

三 主要适用范围及功能：

  电子万能试验机采用全数字测控技术和计算机技术、配置先进、功能强大。主机为双丝杠，采用进口高精度无间隙滚珠丝杠，高强度光杠构成主要机械结构，从而使得整个机器形成了高刚性的框架结构，使得载荷效率和位移精度大大提高.传动系统则采用松下电机及全数字交流伺服系统，具高响应频率，高传动效率，低噪音，传动平稳、具有精度高，惯性小，调整范围宽，结构紧凑，使用操作方便，性能稳定等优点.该系列产品满足GB1040，GB1041 GB9341,GB8804,GB16491、ISO、ASTM、JIS、DIN等要求.
       电子万能试验机广泛应用于航空航天，机械制造，塑料橡胶，纺织，建材，石油化工等行业的生产和科研中.适合化工生产企业，高等院校，科研院所用于对金属，非金属材料的力学性能的测定.

       电子万能试验机主要用于材料的拉伸，压缩，弯曲，剪切，剥离，撕裂等试验；一台设备可同时标定多个传感器，扩展了测试范围；全量程不分档，可支持传感器满负荷的0.2-100；可选择应力-应变、力-伸长、力-时间、力-应变、强度-时间等多种曲线；一组试验的曲线可以多种颜色叠加对比；试验曲线上的任意一段可进行区域放大分析；可对试验数据进行编辑修改，灵活适用；试验条件及测试结果等数据可自动存储；试验报告格式灵活可变，适用于不同用户的不同要求；可对一组试验中曲线数据的有效与否进行人为选定；移动横梁可自动返回试验初始位置；可手动控制横梁上下移动。

四 主要技术参数：
  最大负荷： 20 kN
       有效测力范围（%F·S）:0.4～100（内外部分档）
  测力示值精度： ±0.5％
  测力分辨率： 1/100000
  试验速度范围： 0.005-500 mm/min  (特殊测试速度可根据客户需求定制)（无级调速，任意设置）
  速度示值精度： ±0.5％
  示值变形精度： ±0.5％（FS）
       有效测变形范围（%F.S）:0.2～100（内外不分档）
  有效拉伸空间： ≥850 mm    （可按用户要求扩展）
  有效试验宽度： 400 mm －－-550 mm（可按用户要求扩展）
       动力系统:日本松下交流伺服电机+松下交流驱动器＋德国行星减速机＋滚珠丝杆＋光杆直线轴承＋同步带传动
       数据传输方式：RS232传输
  安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。
       手控方式：手动可控操作盒。
       使用电源：∮220V 50HZ。
       功率：约500W


五 主要配置：

  主机一台（进口滚珠丝杠，高强度光杠，松下电机及伺服系统）
  高精度传感器一只
  拉伸夹具一套（具体类型可按用户试验情况确定）
  压缩夹具一套
  抗弯夹具一套
  品牌计算机一套
  A4彩色喷墨打印机一台
    试验软件一套（含备份光盘一张）
    说明书一份
    大变形一套（可选配）
    小变形一套（可选配）
