电线电缆绝缘击穿试验仪

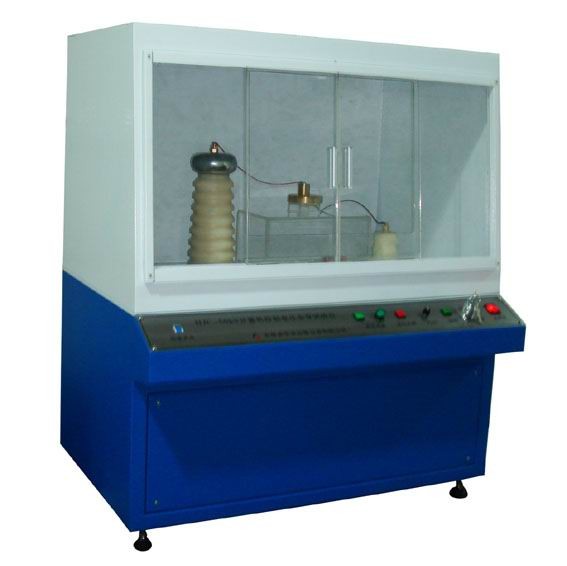

HJC-50kV电线电缆绝缘击穿试验仪


一 产品名称： 电线电览绝缘击穿试验仪

二 产品型号： HJC-50kV

三 主要适用范围及功能
  电线电览绝缘击穿试验仪 满足GB1408-2006 绝缘材料电气强度试验方法，GB/T1695-2005硫化橡胶工频电压击穿强度和耐电压强度试验 GB/T3333 电览纸工频电压击穿试验方法 HG/T 3330绝缘漆漆膜击穿强度测定法 GB12656 电容器纸工频电压击穿试验方法及ASTM D149 标准要求.主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压或直流电压下击穿强度和耐电压时间的测试。

        软件程序控制功能：
1．该设备试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比。
2．可对试验数据进行编辑修改，灵活适用；
3．试验条件及测试结果等数据可自动存储；
4．试验报告格式灵活可变，适用于不同用户的不同要求。
5．可对一组试验中曲线数据的有效与否进行人为选定。
6．试验结果数据可导入EXECL。
7． 软件设备人员管理功能，在试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入等功能。


四 主要技术要求：
  输入电压： AC 220 V
  输出电压：AC 0－－50 kV ;
        DC 0－－50 kV
  电器容量： 2 KVA
  高压分级： 0－－5kV； 0-10kV；
          0－－20kV；0－－50kV
   击穿电压： 0-50kV
   击穿电压升压速率共分七级（可选定）：
               A、0.1  kV/s
               B、0.2  kV/s
               C、0.3  kV/s
               D、0.5  kV/s
               E、1.0  kV/s
               F、2.0  kV/s
               G、3.0  kV/s


   电压测量精度： ≤ 2％
   试验电压：０-50 kV连续可调
   试验方法：直流试验、交流试验

   升压方式：1、匀速升压  2、阶梯升压  3、耐压试验

    过电流保护装置：试样击穿时在0.1S内切断电源.
 漏电电流选择：1—30&nbs
