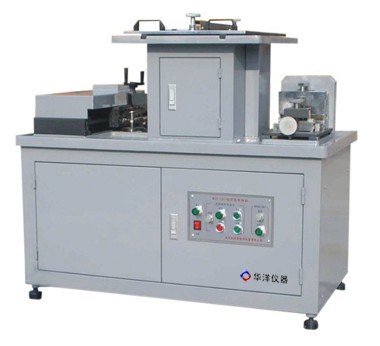

HWN-15万能制样机

一、设备名称：万能制样机

二、设备型号：HWN-15

三、设备用途：
    本机用于加工塑料、有机玻璃等非金属材料的冲击、拉伸、压缩及热性能等试验用的标准试样。本机能进行锯切、铣削缺口、铣削哑铃形和平面的加工，可根据用户需求设置吸尘器来清理锯切、铣削时产生的碎屑，保持环境清洁。或设置冷却循环系统。


四、主要结构

       机器主要分为三大部分：
      1、 铣削哑铃形及平面部分
      2、 锯切部分
      3、 铣缺口部分


五、主要技术参数：

      1、最大锯切长度：240mm
      2、最大锯切厚度：18mm
      3、最大铣削平面长度：200mm
      4、切断用铣刀（合金的）规格：250X32 X 3mm
      5、铣缺口刀具长度：50mm
      6、加工哑铃形及平面刀具规格：27 X 12 X 30mm
      7、整机外形尺寸：1100 X 600 X 1000mm
      8、各部分转速及运动速度
           锯切部分主轴转速：1450r/min
           铣削哑铃形刀转速：2800r/min
           铣削进给速度0-180mm/min
           铣缺口铣刀往返速度60次/min
       9、电机功率
            锯切电机：750W
            铣缺口电机：60W
            铣削哑铃形电机：180W
            铣平面及哑铃形自动进给电机：60W
            冷却油泵电机：60W


六、主机配置
         1、万能制样机主机                            一台
         2、靠模板（按客户要求）                      二件
         3、内六角扳手3mm 5mm                 &n
