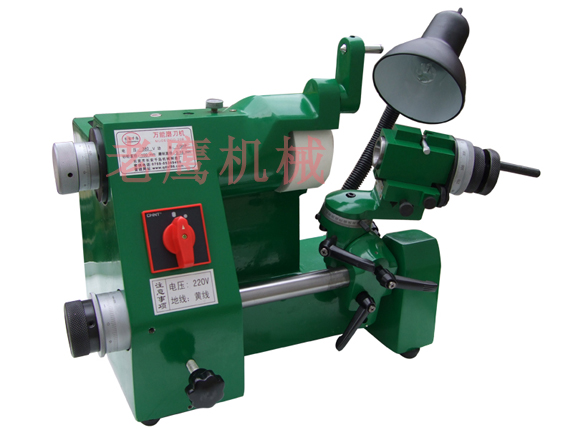

用基本型雕刻刀磨刀机  型号：QD-20A/20B

QD-20A/B型雕刻刀万能磨刀机是电脑雕刻机和刻模铣床必需的配套设备，专门设计用于刃磨 刻模铣床。刻字机
刻线机。电脑雕刻机。打标机等各种直径。形状。角度的雕刻尖刀，端铣刀。刻刀和按刻模比例相应的靠模销。

序号 名称NAMES QD-20A QD-20B
1 砂轮
Grinding wheel 外径（mm） Diameter Ф100mm Ф100mm
厚度（mm） Thickness 50mm 50mm
内孔（mm） Hole diameter Ф20mm Ф20mm
2 主轴转速 Spindle speed 5200rpm 5200rpm
3 弹簧夹头夹持直径范围 Collet capacity Ф3-16mm Ф3-20mm
4 刀架纵向移动行程 Longitudinal traverse of index head carrier 140mm 140mm
5 刀架纵向微调行程 Fine longitudinal adjustment travel of index head carrier 18mm 18mm
6 主轴砂轮移动行程 Fine longitudinal adjustment travel of index head carrier 6mm 6mm
7 磨削锥角范围 Taper angle 0-180° 0-180°
8 磨削负锥角范围 Negative taper angle 0-52° 0-52°
9 磨削后角范围 Relief angle 0-44° 0-44°
10 电动机Motor 功率（kw） Power 0.18kw 0.25kw
转速（rmp） Speed 中国 2810rrmp 2810rrmp
电压（v） Voltage Three-phase B型机   380v
电压（v） Voltage Single-phase A型机 220v
频率 Frequency 50HZ
11 毛重 Gross weight (kg) 55kg 60kg
12 包装箱尺寸 Packing dimensions (cm) 48x39x36.5cm
13 附件
standard accessories 白刚玉砂轮 Grinding wheel PA80 1只 另订
工具 Tools 1套 1套
金刚石砂轮 Diamond Wheel 320#, 600#,1200# 另订 1只
金刚石笔 Diamond Pen 0.5克拉 1支 1支
刀具弹簧夹头 Collect (公英制孔尺寸任选) 5支 5支
工作灯 Lamp 1套 1套
