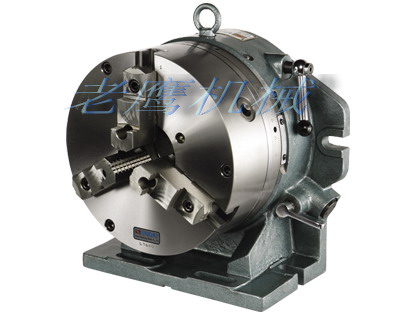

名称：  简易型快速等分分度头


说明
1.可卧立两用，分度较一般分度头更快，适合铣床，钻床简易快速分割使用 2.操作过程只靠操作杆完成，程序为。轻夹，分度，定位操作杆还原，其可一次完成 3.要分度时，只要轻转分度头周围的选择钮，就可配合选择钮定位，重复操作使用 4.选择凹槽向下定位位置，凹槽向上为未定位位置 5.分度头可分割24等份，15度一个单位，有2，3，4，6，8，12，24等份可供选择 规格参数

                             规格Specifications
项目ltems
  6" 8"
中心高
Center hight mm 130 149.25
主轴定心直径
Center diameter of the spindle mm ?80 ?119.774
可分等分数
Divisions 2、3、4、6、8、12、24
主轴轴肩支承面至底面高度（主轴直立时）
Height between external centering diameter of the spindle to the base(in vertical position)mm 89.5 96
主轴轴肩直径
Locating diameter of the spindle mm ?170 ?212
定位键宽度
Width of the locating key mm 16
可配卡盘
Matched chuck K31167 K31210A
24等分单个分度误差
24 divisions individual error 25"
净重
Net weight Kg 33 52
毛重
Gross weight Kg 39 60
箱体尺寸
Case dimensions mm 372*340*304 405*370*345


 注意事项 1.操作前请确定选择钮定位 2.操作杆完成:定位后,须将操作杆确定还原 3.如果分度头不会转动,则是选择钮操作有误,须转回原位重新操作
