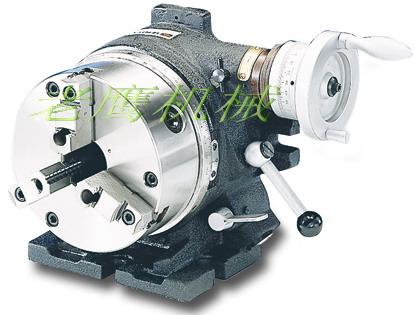

产品参数: 强力型快速分度盘,主轴可与机床工作台成水平与垂直两种情况下使用，用途广泛。可用于铣床、磨床、钻床及刨床上，可将工件分成2、3、4、6、8、12、24等分，也可利用主轴上的刻度环和游标进行任意分度。

                              规格Specifications
项目ltems
  6" 8"
中心高
Center hight mm 130 150
主轴定心直径
Center diameter of the spindle mm ?80 ?119.774
主轴轴肩直径
Locating diameter of the spindle mm ?170 ?212
可分等分数
Divisions 2、3、4、6、8、12、24
主轴的圆周刻度
Graduated disc of spindle 360°
蜗轮副模数
Modules of worm and worm gear 1.25 1.5
蜗轮副传动化
Transmission ratio of worm and worm gear 1:90
蜗轮每转所代表的转台度数
Showed degree of worktable per revolution of worm 4°
游标最小示值
Minimum value of vernier 10"
定位键宽度
Width of the locating key mm 16
可配卡盘
Matched chuck K31167A K31210A
24等分单个分度误差
24 divisions individual error 25”
蜗轮副分单个分度误差
Worm gear dividing error ±60"
净重
Net weight Kg (40)50 (62)77
毛重
Gross weight Kg (50)60 (73)88
箱体尺寸
Case dimensions mm 470*350*360 490*425*380
