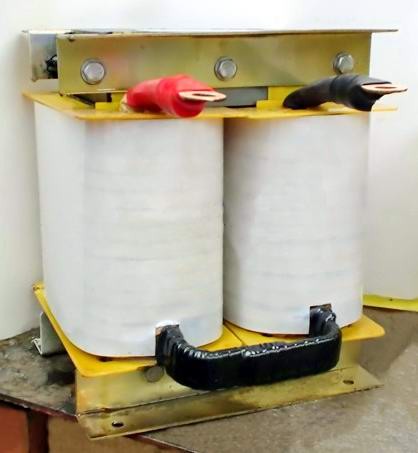

通过提高功率因数，减少系统中无功功率损耗，提高电能的使用效率，就可以达到节能的目的，从而为用户节省支出，而提高用户侧的功率因数，补偿无功功率的最简单的方法就是投入电力电容器，用以补偿无功，提高功率因数。这本来是极为简单的事，可是由于电力系统中大量使用电力电子器件，直流用电、变频用电等，产生了大量的谐波，使得看似简单的问题变得复杂了。用以补偿的电容器频繁损坏，放大谐波电流。有的甚至无法投入补偿电容器。当谐波较小时，且单回路容量较小时，可以用谐波抑制器，当系统中的谐波较高，且单回路容量较高时，就要用串联电抗器了。因此，本公司推出6%（其余如7%、12%、13%按用户要求定做）的串联电抗器，串入电容器回路中，用以抑制谐波，使得电容器能平安地投入，以补偿无功，提高功率因数。同时本公司还生产变频器专用的进线电抗器、出线电抗器，以及6KV、10KV高压进线电抗器 1、适用场合 1.1．在低压无功补偿成套装置中，与并联电容器串联使用，确保装置在谐波严重的场合能正常安全地运行； 1.2．电抗率为4.5%～7 % 滤波电抗器，用于抑制电网中5次及以上谐波。 1.3．电抗率为12%～13 % 滤波电抗器，用于抑制电网中3次及以上谐波。 2、工艺特点 2.1 选材满足使用要求： 2.1.1 铁芯：优质低损耗冷轧硅钢片； 2.1.2 气隙：环氧层压玻璃板作间隔，保证气隙在运行中没有变化； 2.1.3 线圈：H级漆包扁铜线绕制，有较好的散热效果。 2.1.4 外观：体积小、重量轻、外观好。 3、使用环境 3.1 海拔高度不超过2000m（如超过，订货时要申明）。 3.2 运行环境温度-25℃～45℃，相对湿度不超过90%。 3.3周围无有害气体，无易燃易爆物品。 3.4电抗器装于柜内，应加装通风设备散热。 4、性能特点 4.1 电抗器有三相、单相之分。三相电抗器任二相电抗值之差不大于±3% 4.2 电抗器可用于400V或600V系统。 4.3常用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等 4.4电抗器的温升：铁芯85K，线圈95K。 4.5 绝缘水平：3kV/1min,无击穿与闪络。 4.6 电抗器噪声等级，不大于50dB。电抗器耐温等级H级以上。 4.7 电抗器能在额定电压的1.35倍下长期运行。 4.8 电抗器在1.8倍额定电流下的电抗值，其下降值不大于5%。
