上海谷明电气有限公司

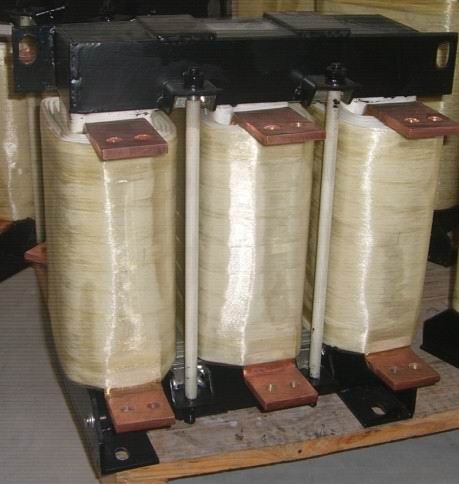

变频器输出电抗器
产品概述：
安装在变频器输入端，可以抑制变频器产生的谐波向电网传递，减少变频器产生的谐波对其他电器设备的干扰，并限制电网电压的异常波动和电网上的冲击电流，减少其对变频器的影响。
产品说明：
  1、额定工作电压：φ3/380V/50Hz；
2、抗电强度：铁芯-绕组 2500VAC/50Hz/5mA/60S无飞弧击穿；
3、绝缘电阻：铁芯-绕组 500VDC，绝缘阻值≥100MΩ；
4、电抗器噪音小于70dB（与电抗器水平距离点1米测试）；
5、温升小于70K；
6、产品执行标准：IEC289：1987 电抗器
GB10229-88 电抗器（eqv IEC289:1987)
JB9644-1999 半导体电气传动用电抗器

变频器输出电抗器0-100Hz
产品概述：
安装在变频器输出端，用于限制变频器与电机连接电缆的容性充电电流，钝化变频器输出的PWM波的电压上升率。
产品说明：
  压降：2%-4%
1、额定工作电压：φ3/380V/50Hz；
2、抗电强度：铁芯-绕组 3000VAC/50Hz/10mA/60S无飞弧击穿；
3、绝缘电阻：铁芯-绕组 1000VDC，绝缘阻值≥100MΩ；
4、电抗器噪音小于65dB（与电抗器水平距离点1米测试）；
5、产品执行标准：IEC289：1987 电抗器
GB10229-88 电抗器（eqv IEC289:1987）
JB9644-1999 半导体电气传动用电抗器


变频器输出电抗器0-400Hz
产品概述：
安装在变频器输出端，用于限制变频器与电机连接电缆的容性充电电流，钝化变频器输出的PWM波的电压上升率。
产品说明：
    压降：2%-4%
适用于0～400Hz变频器的输出电抗器
1、额定工作电压：φ3/380V；
2、抗电强度：铁芯-绕组 3000VAC/50Hz/10mA/60S无飞弧击穿；
3、绝缘电阻：铁芯-绕组 1000VDC，绝缘阻值≥100MΩ；
4、电抗器噪音小于65dB（与电抗器水平距离点1米测试）；
5、产品执行标准：IEC289：1987 电抗器
GB10229-88 电抗器（eqv IEC289:1987）
JB9644-1999 半导体电气传动用电抗器

变频器直流电抗器
产品概述：
    安装在变频器整流电路后，它的作用是限制叠加在直流电流上的交流纹波，改善变频器的功率因数并可以抑制变频器逆变环节产生的谐波，减少其对整流装置和电网的影响。
产品说明：
  1、额定工作电压：DC500V～DC540V；
2、抗电强度：铁芯-绕组 2500VAC/50Hz/5mA/60S无飞弧击穿；
3、绝缘电阻：铁芯-绕组 500VDC，绝缘阻值≥100MΩ；
4、电抗器噪音小于65dB（与电抗器水平距离点1米测试）；
5、温升小于70K；
6、产品执行标准：IEC289：1987 电抗器
GB10229-88 电抗器（eqv IEC289:1987)
JB9644-1999 半导体电气传动用电抗器
