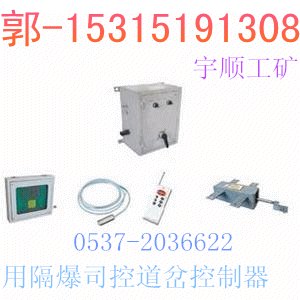

矿用隔爆兼本安型司控道岔装置控制器，司控道岔装置，司控道岔控制器生产厂家

一、概述

本产品是ZKC127Q-K矿用矿用隔爆兼本安型司控道岔装置的核心装设备，用于煤矿井下机车运输铁轨道岔处，接受手持FYF100遥控发射器的无线信号，输出扳动道岔的指令，驱动执行器动作使道岔处于机车运行的所需位置，保证机车安全道岔。

二、本产品执行标准

Q/JNSL09-2012  ZKC127K矿用隔爆兼本安型司控道岔装置控制器

GB3836.1-4-2010

三、使用环境条件

1、温      度：  0℃～40℃

2、相对湿度：≤95%RH（+25℃）

3、大气压强：80kPa～106kPa

4、适用于煤矿井下具有煤尘及甲烷爆炸性气体混合物的危险场所，单无破坏绝缘的腐蚀性气体的场合。

四、产品名称及型号

1、控制器型号含义

Z        K            C          127              Q

                                                                  气动

                                                                              额定工作电压

司控道岔

控制

                                                                                  装置类  产品

2、防爆型式：矿用隔爆兼本安型，防爆标志：Exd〔id〕Ⅰ；

3、电源电压：交流供电电压在额定AC127V的75％～110％的范围内波动；

4、整机电流≤1A；

5、隔爆腔内有本安电源(AC127V/DC12V)、控制电路板、继电器、断路器；

6、本安腔内有电池阀、气动二连件、储气罐、指示灯、按钮等；

7、本安参数：Uo:12.5V；Io:1300mA；Lo：0.1mL；Co：47Uf

注：内部放置无锡煤科电器生产的MKD-Ⅰ输出本质安全型电源（12V）一个（防爆证号：32009566U）

8、外形尺寸：590×480×191mm。

10、重量：30Kg。

五、工作原理

1、接入AC127V电源，本安电源输出12v。

2、依次按动“电控按钮”，或依次按动遥控发射器发送无线信号，控制器依次接收信号指令，电磁阀交替开启。

七、安装

1、本产品安装在煤矿井下有瓦斯及煤尘爆炸危险的机车道岔尖轨附近，与执行器、报警器、传感器、遥控器组成司控道岔装置。

六、主要性能

1、依次按动“电控按钮”，两电磁阀或继电器交替动作。

1、依次遥控，两电磁阀或发射无线信号，继电器交替动作。
