一、主要用途与适用范围

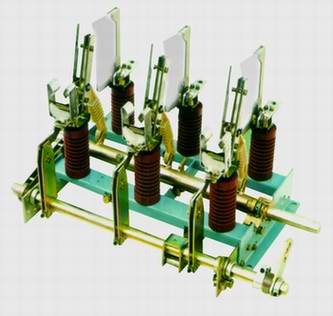

    FN7-12DR型交流高压负荷开关（以下简称负荷开关）是一种型号产气式户内高压负荷开关，适用于50HZ，额定电压12KV的三相交流电力系统中，为开断负荷电流及关合短路电流之用。
型号及含义


二、正常工作环境条件
1、周围空气温度不高于+40℃、不低于-25℃。
2、海拔不超过1000m。
3、相对湿度：日平均值不大于95%，月平均值不大于90%。
4、周围空气应不受腐蚀或可燃性气体及水蒸汽等明显污染。
5、无经济性的剧烈振动。

三、主要规格及技术参数
1、主要规格详见表1。
2、额定参数详见表2。
3、熔断器额定参数详见表3。

四、结构概述
    负荷开关由底座、绝缘子、动、静触刀、灭弧刀、孤触头及灭室，传动机构及弹簧储能机构，熔断器与CS6或园盘操作机构等组成，可与接地开关连体，并具有联锁装置。

五、功能
1、合闸操作：手动合闸时，由操作机构，通过传动机构使合闸弹簧储能，当储能终止时，弹簧释放能量，实现触刀高速闭合。
2、分闸操作与熄弧原理：手动分闸时，由分闸弹簧释放能量，使主触刀先断开，然后孤触刀瞬间再分断电路。
   在孤触刀断开的瞬间，产生电弧，灭弧室壁起到冷却电弧的作用，并在电弧作用下产生气体使电弧熄灭。
3、装有带撞击器之限流熔断器的负荷开关，具有自动脱扣装置，与熔断器非全相熔断时，负荷开关自动分闸，须经再扣后方可重新合闸。
4、装有接地开关的负荷开关，通过联锁机构实现互锁，以避免误分误合。
5、当选用熔断器与整体式负荷开关配合不当时，可选用分体式负荷开关。
6、具有自动脱扣装置的负荷开关，可加装电动分闸装置以实现电动分闸。
