河北省南皮县地鑫压瓦机厂

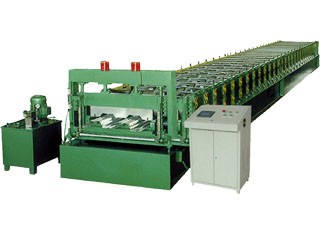

688型楼承板压瓦机参数：
压型钢板型号 688
用途 楼面钢承板
有效覆盖宽度(mm) 680
展开宽度(mm) 1000
板厚(mm) 0.8 1.0 1.2
截面惯性距(cm4/m) 91.62 119.38 142.01
截面抵挡距(cm3/m) 23.46 30.58 36.98
 688型楼承板成型设备技术参数
  1 自动内张紧开卷机
  a.装卷内径
  b. 最大装卷宽度 1000mm
  c. 最大装载重量 ：6000kg
  d. 液压功率：3kw
  e. 马达功率：3kw
  f. 油缸内径：120mm
  g. 工作压力：10Mpa
  2 成型主机
  a. 机架排楼:24排：24 steps
  b. 主轴材质45#钢调制处理，外径80mm .轧辊材质15GCR 轴承钢处理HRC58-60°。
  d. 主电机功率：22kw
  e. 轧制速度：9-12m/min
  f. 支架350#工钢焊接
  g. 轧辊表面镀硬铬厚度0.05mm.
  3 液压切刀
  a. 刀片材料：Cr12淬火处理
  b. 切断系统：采用先进的液压驱动，成型后自动尺切断，不变形，无废料，安全系数较高（主机停切断)
  4 电控系统
  a.屏显：采用5.7寸台湾台达触摸屏
  b.主机计算机（PLC）:采用台湾台达DVP14ES
  c.编码器：采用韩国奥托尼克斯ENC-1-1-1t-24
  5 液压系统
  a.采用台湾先进液压系统
  b. 功率：4KW
  楼承板成型设备的构造与使用方法 楼承板型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm，高5 1 mm ~76mm.工程楼面楼承板与钢筋混凝土结构共同作用，系复合结构。
