慈溪天盾密封材料有限公司

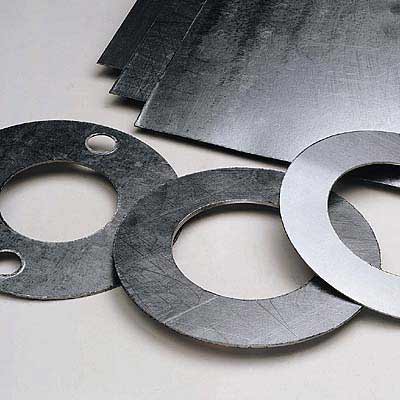

TD-200T由纯石墨板或金属（齿板、平板、网）增强石墨板切割或冲压而成，具有 众多卓越的密封性能，如：热稳定、自润滑、耐腐蚀、不老化、不发脆等，在苛刻的工况条件能长期稳定的使用，极少需要维护。


垫片形式 Type of Gasket
型 式Gasket Style TD-200T TD-200TP TD-200TT TD-200TM
无包边Without eyelet TD-200T TD-200TP TD-200TT TD-200TM
内包With inner eyelet TD-200T IR TD-200TP IR TD-200TT IR TD-200TM IR
外包With outer eyelet TD-200T CR TD-200TP CR TD-200TT CR TD-200TM CR
内外包边With I & O eyelets TD-200T IC TD-200TP IC TD-200TT IC TD-200TM IC
内衬材料Insert material 无 SS304、316 SS304、316、CS CS、304/316
平板 齿板 网
0.05mm 0.1mm,0.25mm-CS 0.1mm



服务范围  APPLICATION & PROPERTIES
可切割成各种形状的垫片，广泛应用于石化、矿业等的容器、锅炉、管道及泵、阀和法兰上，适合蒸汽、矿物油、变压器油、液压油、燃料、清水、海水等。



型 式Sheet Style TD-200T TD-200TP TD-200TT TD-200TM
压缩率Compressibility 30% 15~35% 15~35% 15~35%
回弹率Recovery ≥10% ≥20% ≥20% ≥20%
使用压力Pressure 40bar 200bar 300bar 200bar
石墨密度Density g/cm3 0.7; 1.0 1.0 1.0 1.0
使用温度Temperature0C -240~550 -240~550 -240~550 -240~550
PH
值 0~14 0~14 0~14 0~14


石墨等级Graphite properties
项目      Item 密度公差
Tolerance of density 碳含量
C≥% 抗拉强度
Tensile strengt 硫含量
Sulphur content 氯含量
Chlorine content 应力松弛率
Stress relaxation  烧失量
Ignition
loss
工业Industrial ±0.06 g/cm3 98 4 Mpa <1000ppm <50ppm 10% 2.0≤%
核能级Nuclear ±0.05 g/cm3 99.5 5 Mpa <700ppm <35ppm 10% 0.5≤%
