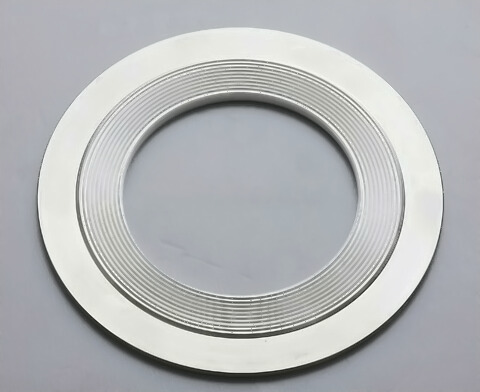

TD-SW700金属缠绕垫片由V形或W形不锈钢带和非金属填充料叠合，螺旋卷绕，始末端点焊而成。具有良好的压缩回弹性，适用于温度、压力交变剧烈的密封部位，是管道、阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封元件。广泛应用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。

产品标准：我们能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等标准生产。或者由用户具体注明要求。如垫片用在换热器上且带有筋条时，请提供具体的图纸

产品剖面
Profile 产品名称
Products 代号
Style 适用
Flange 表示示例
For example
  基本型金属缠绕垫
Basic type SWG TD-SW700 榫槽面
Tongue and Groove 304/PTFE
 带内环金属缠绕垫
SWG with inner ring TD-SW700 IR 凹凸面
Male and Female 304 304/FG
  带外环金属缠绕垫
WG with outer ring TD-SW700OR 突面
Raise face Flat face 304/ASB CS
  带内外环金属缠绕垫
SWG with inner & outer rings TD-SW700IOR 304 304/FG CS
 换热器用金属缠绕垫
SWG for heat exchanger TD-SW700 H 换热器
Heat exchanger
  异型金属缠绕垫
Special shape SWG TD-SW700 S 异形
Special


材质和选型MATERIAL & STYLE：
钢带及内外环材质
Hoop Inner & outer ring material 填充料
Filler material 通用厚度 mm
Normal thickness
名称
Products 代号
Style 名称
Products 代号
Style 适用温度℃
@Temperature V形垫/环
V gasket/ring W形垫/环
 W gasket/ring
碳钢 Carbon steel CS 石棉 ASB  ASB 500 3.2/2.0

4.5/3.0 4.8/3.0
5.5/4.0
7.5/5.0
304(L),316(L) 304(L),316(L) 石墨graphite FG 650
 蒙乃尔Monel, Mon 四氟PTFE PTFE 250
镍Ni，钛TI Ni，Ti 云母MICA MICA 950
因科镍INC INC 陶瓷CER CER 1000
哈氏HAST，锆ZIRC HAST，ZIRC 非石棉NAF NAF 300

具体订单，应注明具体的材质、所用标准、公称通径DN、压力等级PN，或注明具体尺寸。D1：内环内径；D2：内环外径；D3：外环内径；D4：外环外径
写法：D1×D2×D3×D4 垫片默认厚度为4.5mm，环为3mm。
