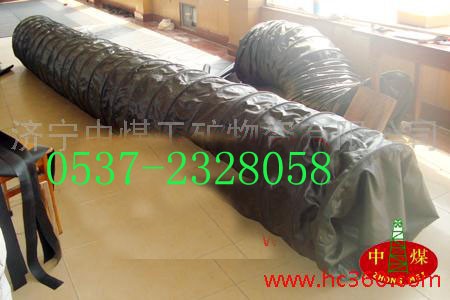

负压风筒




 技  术  要  求
一、用途：用于煤矿、隧道、井下局部扇风机进行负压通风。
二、风筒结构及规格尺寸
    1、风筒品种：风筒按涂覆布材料分为橡胶涂覆布负压风筒、塑料涂覆布负压风筒和橡塑涂覆布负压风筒。
    2、风筒结构图：

    3、风筒节与节之间连接采用快速接头软带，结构如图：

    4、风筒规格

项目  尺寸  允许误差（mm）
风筒直径（mm）  300 400 500 600 800 1000 1200  0±6
风筒长度（m)  3 5 10  0±150
注：（1）、风筒直径指的是端圈直径；
（2）、特殊形状规格的异型风筒、弯头、三通等可根据需方要求制造；
（3）、风筒吊环、端圈等金属配件的规格如有特殊要求由双方商定；
（4）、每节风筒的一端加接头反边布，其长度为150mm—200mm。

三、风筒通风性能测试报告

 风筒直径，mm  百米风阻（N?S 2 /M 8 ）
百米漏风率，%
 300   ≤1728.0  ≤5.0
 400   ≤410.0  ≤5.0
 500   ≤134.0  ≤5.0
 600   ≤54.0  ≤5.0
 800   ≤13.0  ≤5.0
    注：每条风筒长度为10m时。

四、风筒耐风压性能 ，收缩率

 风筒直径
　　mm   钢丝螺旋节距
mm   耐负压性
Pa   风筒直径收缩率
%
 300～500   100  ≥5000   3
 300～500   150  ≥4500   5
 600～800   100  ≥4000   3
五、包装 运输 贮存
    1、将风筒沿轴向压缩至小于700mm长，并用绳子或布条固定3～4处，再用耐磨性较好的材料包装。
    2、风筒在运输过程中,防止机械撞击和摩擦,避免日晒、雨淋。
    3、产品应贮存在通风良好的库房内，码置不得过高，以免影响使用质量，使用过的导风筒，应先冲洗凉干，然后再折叠存放，禁止与有损于橡胶和塑料品质的物质接触，避免阳光直射、雨淋，仓贮温度应在－15℃～35℃之间，相对温度45-75﹪之间，并距热源1m以外。
    4、产品在规定的运输、贮存条件下，自生产日期起，贮存期1年内其阻燃性、抗静电性符合本标准的规定。
    5、导风筒应根据巷道及风机风量大小等要求选择适当规格，以及弯头、三通等异形规格，连接时注意气流方向。
    6、在巷道内应悬挂起来，做到平直、拉紧吊牢、逢环必挂、见坏必补、拐弯缓慢、排除积水，以利降低阻力。（修补方法：将破损处洗净凉干，用胶水处理）
