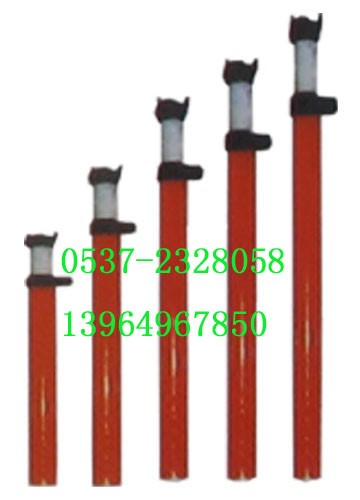

悬浮式单体液压支柱
手机：15269403213   电话：0537-2328058   史娟
型号含义：DW35-180/100X
D-代表单体液压支柱  W-代表外注式  35-为支柱最大高度  180-为支柱的额定工作阻力
 100-为支柱的油缸直径   X-为支柱的悬浮式技术原理
DWX型单体悬浮支柱系列产品是中国矿业大学研制出的一种新一代工作面单体支护产品，是受国家知识产权局保护的国家发明和实用新型专利技术产品，专利号分为：97236731.4和97107063.6，该系列支柱克服了目前使用的DW型支柱存在的问题，在技术原理、结构、性能、安全、环保等方面均进行了创造性地改进，是理想的单体支护产品。
DWX型悬浮支柱系列产品与目前使用的DW型支柱系列产品相比具有以下特点：
1、采用柱塞悬浮支柱式技术原理，悬浮力达到工作阻力的五分之四，立柱受力仅五分之一。大大提高了支柱的稳定性和安全性。
2、在立柱上不再设有工艺难以保证的圆弧焊缝，也提高了立柱的强度和可靠性，避免了因焊缝断裂而造成的冒顶等事故隐患，保证了工作人员的安全。
3、根据支柱规格不同，整柱重量减轻15-20％，搬动、运输、使用均很方便，其重量与铝合金支柱相同，但工作阻力和工作行程又高于铝合金支柱。
4、工作行程大，扩大了使用范围。特别是顶板下沉较大的工作面，DWX型大行支柱仍能满足大的恒增阻降距，不仅回柱方便，也提高了支柱的回收率，减少了支柱消耗。
5、原DW型支柱，因存在泄漏而造成了支柱虚顶，甚至造成支柱自动倒下而伤人的事故隐患。为了避免虚顶，需使用仪器检测支柱的内泄漏情况。而DWX型系列悬浮支柱可用肉眼直观检查，支柱一旦泄漏，可随时注液或更换支柱，省去了定时繁琐的检测工作量，工作人员也勿提心吊胆工作。提高了支柱工作的安全和可靠性。
6、DWX型系列悬浮支柱三用阀设于手把体上，注液时，三用阀不随支柱的活柱升高而升高，操作方便，安全可靠。
7、DWX型系列悬浮支柱的各密封点，均采用了密封补偿和密封涨紧技术原理。在密封有磨损的情况下，可有效补偿。在支柱高压支撑情况下，可保持密封涨紧状态，减少了密封的更换率，降低了维修和维护费用。
8、DWX型系列悬浮支柱采用法国H.E.F公司表面处理工艺，防腐、耐磨，防炮爆，是理想的水柱子产品。
9、DWX型大行程单体悬浮支柱的每个规格可替代DW型柱系列的2-5个规格，减少了规格品种，给支柱管理带来方便，也降低了支柱的设备成本和管理成本。
DWA型\项目 最大高度（mm） 最小高度（mm） 工作行程（KN） 工作阻力（KN） 质量（kg） 可替代的DW型支柱产品
DWX45 4500 2480 2020 150 82.0 DW35、DW38、DW40、DW42、DW45
DWX40 4000 2220 1780 200 74.0 DW30、DW31、DW35、DW38、DW40、
DWX35 3500 1960 1540 250 66.5 DW28、DW30、DW31、DW35
DWX30 3000 1700 1300 300 59.0 DW25、DW28、DW30
DWX25 2500 1430 1070 51.0 DW22、DW25
DWX20 2000 1150 850 42.5 DW18、DW20
DWX16 1600 920 680 36.0 DW14、DW16
DWX12 1200 700 500 29.5 DW10、DW12
DWX08 800 490 310 23.0 DW06、DW08
备注 1、表中是缸径Φ100系列的工作阻力和能量。
2、缸径Φ80、Φ100、Φ120系列的工作阻力和重量另见质量。
