一、产品概述

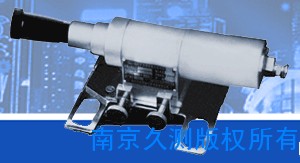

YBJ-600G型激光指向仪是目前国内射程最大、性能比较好的防爆型半导体激光导向仪器，本仪器主要用于矿山掘进、铁路隧道、市政建设、地铁工程、大型引水工程、建筑及管道铺设中放线、定位、指向，提供准直线等。YBJ-600G型激光指向仪特别适合巷道较长、坡度较小的掘进直巷中使用。

二、技术参数（YBJ-600G防爆型激光指向仪）

激光功率：≥10mw

工作距离：800m处中心光斑≤45mm（光斑大小可调）

输入电压：127v、220v、36v、4.5v

光束调节范围：水平±15°（粗调任意）
　　　　　　　垂直±11°（粗调任意）
水平位移调节：±25mm

垂直位移调节：依锚杆长度而定

工作温度：-20℃~40℃

激光管工作电压：DC3v

工作电流：≤70mA

仪器重量：2.9kg

外形尺寸：300*190*140（mm）


三：结构特点

本仪器由半导体激光管、稳压电源、光学系统、调焦系统和调节系统组成，该仪器上下、左右调节范围大，安装、调试方便，使用周期较长，可随意调焦、可更换激光管及稳压电源。
