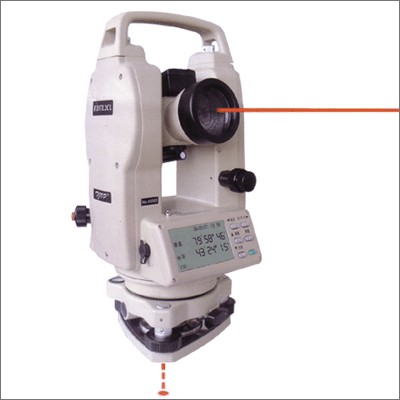

FDTL系列激光电子经纬仪是本公司在FDT系列 中文电子经纬仪的基础上，增加激光(激光部分采用635nm半导体激光发射器)发射系统改制而成。激光通过望远镜发射出来，与望远镜照准轴保持同轴、同焦。因此本产品除具有电子经纬仪的所有功能外，还提供一条可见的激光束，十分利于工程施工。同时望远镜可绕过支架作盘左盘右测量。保持电子经纬仪的测角精度。也可向天顶方向垂直发射激光束，作一台激光垂准仪。若配置弯管读数目镜，则可根据竖盘读数对垂直角进行测量。当望远镜照准轴精细调成水平后，又可作激光水准仪及激光扫平仪用。若不使用激光，本产品仍可作电子经纬仪用。

      FDT 系列激光电子经纬仪采用望远镜正像系统，具有可靠的自动补偿系统，在振动，冲击，环境变化等方面具有很强的适应力，得到了众多国内外客户的好评。

   本产品电子经纬仪部采用光栅增量式数字角度测量系统；所以可用于较高精度的角度坐标测量和定向准直测量场合，如：大型船舶的制造；中小型水坝坝体位移测量；隧道、井巷工程；高层建筑、大型塔架；飞机机架安装；天顶方向的垂线测量；水准测量。



技术指标：


仪器型号 FDTL2CL  FDTL5
望远镜



镜筒长度 156mm
成像 正像
物镜口径 45mm
放大倍率 30X
分辨率 3.5‘‘
视场角
1°30‘


最短视距


1.3m
视距乘常数 100
视距加常数 0
测角部
测量方式
光电增量式
读数方式 水平度盘：对径
  竖直度盘：单面
最小读数 1"/5"
精度 2" 5"
显示屏 双面显示
补偿器
倾斜传感器 有
无
补偿范围 ±3‘
通讯口

通讯标准

RS232C 无
EDM通讯接口 有
数据输出接口 有
对点器
成像 正像
放大倍率 3X
视场角 5°
调焦范围 0.5~
对点器精度 ±1mm
基座



基座类型


可拆卸基座
电源
电池 充电/AA碱性电池4节
工作时间 约20小时
水泡
长水准器精度 30"/2mm
圆水准器精度 8‘/2mm
激光发射系统
激光波长 635mm
激光器功率 10nw
有效射程(白天) 150m
光斑大小 5mm/10mm
光斑中心与视准轴偏差 小于等于5"
电源 DC3V
工作温度 -10°C~+45°C
其他
工作温度 -20°C~+50°C
仪器净重 4.8kg 4.6kg
