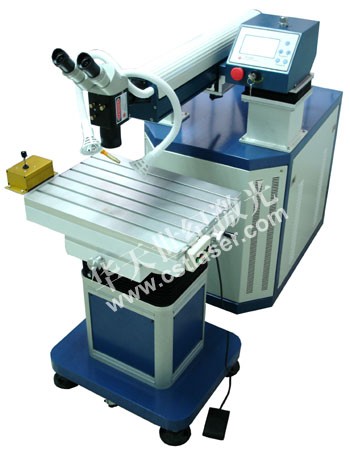

模具激光焊接机 激光模具焊接机-机型简介
        激光沉积焊接系统（激光模具焊接机）专门针对模具行业设计用于精密模具的修补如数码产品、手机、玩具、汽车、摩托车等模具制造和成型行业。通过模具的修补可以将原来的模具重新充分利用大大节约了生产成本和提高了工作效率。此技术更可应用于修改模具的设计或尺寸减短产品开发的周期。


机型特点
        此激光沉积焊接系统的工作原理是以激光高热能并集中定点的熔接技术有效处理一切微小部分的焊接及修补工作弥补了传统氩弧焊技术在修补焊接精细表面时的不足。避免了热应变和后处理这两道门槛大大节省了模具的生产周期。


主要优点
专为模具行业量身打造引进德国技术采用独特的结构设计适合各种大、中、小型模具的修补。
1．采用英国进口陶瓷聚光腔体耐腐蚀耐高温腔 体寿命 （8-10）年氙灯寿命800万次以上。
2．采用世界上最先进的自动遮光系统消除了在工作时光 对 眼睛的刺激。
3．激光头可旋转360度整体光路部份可转动360度以及上下电动升降前后推动特别适合各种大、中、小型模具的修补。
4．参数调节采用智能化遥控器控制操作简单、快捷。
5．工作台可电动升降三维移动。
6．光点大小电动调节。



适应材料
       精密激光模具焊补机可焊接的材料非常广泛包括: 冷作高合金钢、热锻高合金钢、含镍工具钢、高级钢、铜合金、铍铜、高韧铝合金等金属材料。


技术参数
型号
 HT-WY180-MK(E)

工作台三轴行程
 X=300mmY=200mm(X、Y手动可调节Z轴电动升降)

工作台承载
 ≤200KG

设备重量
 300kg

机器供电
 220V±10%/50Hz或380V±10%/50Hz

激光参数

激光类型
 Nd:YAG脉冲

光点调节范围
 0.1～0.3mm

光点大小
 0．2-3．0mm

激光波长
 1064nm

脉宽
 ≤20ms

最大激光功率
 180W

脉冲频率
 ≤50Hz

激光输出焦距
 80mm/100mm/120mm(可选)

激光冷却
 水冷

观察系统
 显微镜（可旋转360o）

保护气体
 1路（氩气）

焊料参数

焊丝直径
 0.1mm～0.8mm
