1．产品概述
      110kV、220kV是供电网络的主要电压等级，由于电压很高, 中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，必须对其设置保护装置防止事故发生。
我公司生产的GE-ZCB-110,   GE-ZCB-220型变压器中性点间隙保护装置严格按照DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》、《防止电力生产重大事故的25项重点要求》辅导教材中有关棒间隙的技术要求等国家及行业标准的有关规定进行设计、制造。适用于110kV和220kV有效接地系统中不接地变压器的中性点过电压保护。
本产品广泛应用于电力、冶金、石化、矿山、建筑、环保等领域。
2．产品特点

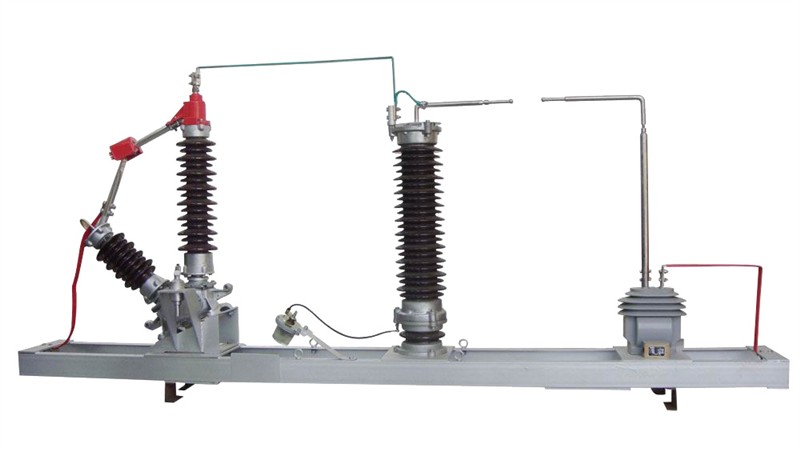

   1 GE-ZCB型变压器中性点间隙保护装置是集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备组合为一体的成套设备，具有功能全、体积小、可靠性高、便于安装调试等特点。
   2. 避雷器与隔离开关可根据工程需要任意组合选配。隔离开关的操作机构可按工程要求选择使用手动或电动机构。
   3间隙放电电压稳定，间隙距离易于调整。
   4 使用不锈钢精加工电极。
   5间隙底座安装吊环，整件运输吊装，现场安装快捷方便。
3．使用条件
   1 适用于户内、户外。
   2 环境温度：不低于-50℃，不高于+50℃ 。
   3 海拔高度：不超过1500m，超过1500m可根据实际情况特殊定制。
   4 地震烈度不超过7级。
   5 电网频率：58～62Hz（60Hz系统），48～52Hz（50Hz系统） 。
   6 最大风速不超过34m/s 。
4．主要技术参数
变压器中性点间隙保护装置的技术数据表：
产品型号 GE-ZCB-110 GE-ZCB -220
变压器额定电压 kV 110 220
变压器
中性点
耐受电压     雷电冲击耐压 kV（峰值） 250 450
1min工频耐压  kV（有效值） 95 200
隔离开关 型 号 GW13-72.5W   GW13-126W
额定电流  A 630
操动机构 CS17（手动机构）或CJ6（电动机构）
氧化锌
避雷器 型 号 Y1.5W-72/186 Y1.5W-144/320
额定电压   kV（有效值） 72 144
持续运行电压  kV（有效值） 58 116
8/20μs雷电冲击残压kV （峰值） ≤186 ≤320
放电间隙 形 式 棒形间隙或球形间隙
间隙距离  mm 90~135 250~320
工频放电电压 kV（有效值） 50~63 100~127
电流互感器 型 式 环氧树脂浇注全封闭式
变 比 100/5、200/5、300/5、400/5、500/5、600/5
