一、产品用途
GE-ZJB-110型中性点间隙保护装置，是我公司为满足现场安装需要而自主研制的专用于110KV和220KV电力变压器中性点回路，以实现变压器中性点接地运行或不接地运行两种不同的运行方式。从而避免由于系统故障，引起变压器中性点电压升高造成对变压器的侵害。本产品广泛应用于电力、冶金、石化、矿山、建筑环保等领域。

二、产品特点
符合标准
严格按照DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》及“国家电网公司十项电网重大反事故措施”等国家及行业标准的有关规定进行设计、制造。

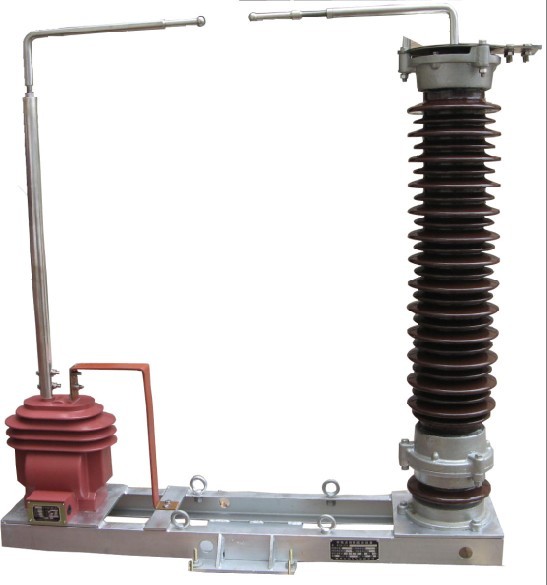

GE-ZJB型中性点间隙保护装置集放电间隙和电流互感器等电器设备，具有体积小，便于安装调试、可靠性高的特点。
有效保护，特性稳定
GE-ZJB型中性点间隙保护装置采用球形放电间隙的方式，比惯用的棒形放电间隙放电电压准确率高、分散性小、特性稳定，与避雷器特性及主变压器的缘合精确、充分有效、热容量大、不宜烧损，提高了保护的安全性和保护效果。
组配灵活，使用方便
GE-ZJB型中性点接地间隙成套装置可采用球形间隙亦可采用棒形间隙。间隙的技术参数可在工厂完成调试，亦可在现场进行调试。

三、型号含义
                     GE — ZJB — □
GE ——- 巨亿电气                例如：GE-ZJB-110含义为：衢州巨亿电气
Z  ——- 中性点                        有限公司生产的110KV变压器中性点
J  ——- 间隙                                 间隙保护装置。
B  ——- 保护装置
□ ——- 变压器额定电压

四、技术数据
GE-ZJB-110型中性点接地间隙成套装置的技术数据如下表：



五、使用条件

   1 适用于户内、户外。
   2 环境温度：不低于-50℃，不高于+50℃ 。
   3 海拔高度：不超过1500m，超过1500m可根据实际情况特殊定制。
   4 地震烈度不超过7级。
   5 电网频率：58～62Hz（60Hz系统），48～52Hz（50Hz系统） 。
   6 最大风速不超过34m/s 。
