温州上精阀门有限公司

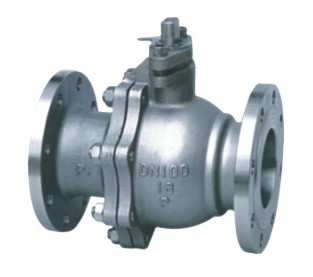

高压不锈钢球阀
型号： Q41F 口径： DN15-DN200
压力： 6.4MPA-10MPA 材质：
球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门.
图片相关说明：
主要性能规范 Capability Criterion
设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092
压力试验 Pressure Test
公称压力NominalPressure 1.6 2.5 4.0
强度试验
Shell Test 2.4 3.8 6.0
水密封试验
Water Seal Test 1.8 2.8 4.4
气密封试验
Air Seal Test 0.4-0.7
主要零件材料 Materials Of main Parts
阀体
Body ZG1Cr18Ni9Ti  CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体 阀杆
Ball Stem 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti  316 316L
阀 座
Seat 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
Shim 聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座
Stem Seat 聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing 聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖
Gland 1Cr18Ni9Ti  304 304L 1Cr18Ni12Mo2Ti  316 316L
温度
Temperature -29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL)
介质
Medium 水 蒸汽 油品
Water steam
Oil goods  硝酸类 Nitric Acid 强氧化介质
strongey oxidable medium 醋酸类 Acetic Acid  尿素类 Urea
主要外型尺寸 Main outer Size
1.6MPa DN  L D D1 D2 b n-φd H D0
凸面法兰
RF
Q41F
Q41PPL
16C
16P
16R 15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200
2.5MPa 15 130 95 65 45 16 4-14 103 140
凸面法兰
RF
Q41F
Q41PPL
25
25P
25R 20 140 105 75 55 16 4-14 112 160
25 150 115 85 65 16 4-14 123 180
32 165 135 100 78 18 4-18 150 250
40 180 145 110 85 18 4-18 156 300
50 200 160 125 100 20 8-18 172 350
65 220 180 145 12
