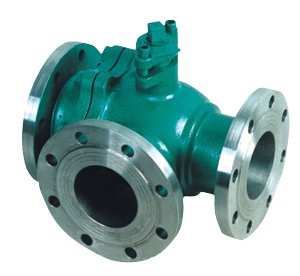

三通球阀
型号： Q44F 口径： DN15-200
压力： 材质： WCB/CF8304/F8M316(R)
球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门.
主要性能规范
型号 公称压力 PN(MPa) 试验压力(MPa) 适用温度 (℃) 适用介质
壳体 液体密封 气体密封
Q44F-16P/C/R 1 6 2 4 1.76 0.6 ≤150 水、蒸汽、油品等
Q44F-25P/C/R 2.5 3.75 2.75 0.6
Q44F-40P/C/R 4.0 6.4 4.4 0.6
主要零件材料
型 号 零件名称
阀体 球体 阀杆 密封圈 填料
Q44F-1 6C 碳素钢铸件 1Crl8Ni9Ti 2Cr13 增强聚四氟乙烯 对位聚苯 聚四氟乙烯
Q44F-25P 304 304 304
Q44F-40R 316 316 316
主要外形和连接尺寸
公称压力 PN(MPa) 主要 尺寸 公 称 通 径 {mm/in}
15/1/2 20/3/4 25/1 32/11/4 4/11/2 50/2/ 65/21／2 80／3 100/4 125/5 1 /50/6 200/8
PNl.6MPa L 1 50 1 64 1 80 200 220 230 260 280 320 380 440 500
PN2.5MPa L1 75 82 90 100 110 115 130 140 160 190 220 250
PN4.0M Pa H 90 90 102 115 135 140 155 185 21O 275 305 335
CLASSl50 W 120 140 155 250 250 35 350 420 700 1000 130 1800
