JZ-1型矿用气体传感器检定装置产品简介：

JZ-1型矿用气体传感器检定装置是利用真空原理检验自救器气密性的装置，其内部自设的微型气泵，直接抽气产生负压进行工作

JZ-1型矿用气体传感器检定装置产品特点

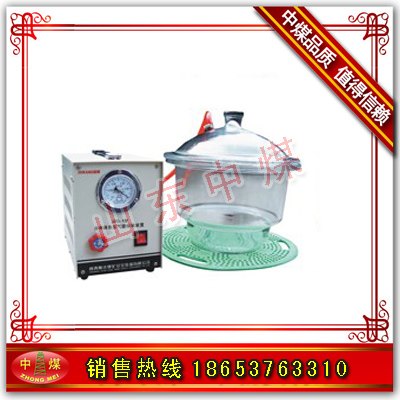

JZQ-1型自救器负压气密检测仪（以下简称检测仪）是用于检查自救器气密性的

设备，由主机和干燥器组成，符合GB/T8160-1987中1.4.2.2负压法的规定，性

能可靠，检测准确、直观，安装操作简便。检测仪主要用于自救器生产厂家及用

户对产品进行出厂及日常气密性检查。

JZ-1型矿用气体传感器检定装置使用操作：

1、将主机压力连接管与真空干燥器上盖的接头连接，清洗真空干燥器上盖内

沿磨砂口和容器磨砂口表面，并在两磨砂口均匀涂少量真空脂。
2、给真空干燥器内注水，水面应高于被测自救器上、下罐接口处(2～3)㎜。

机箱插上交流220V电源，顺时针旋转关闭泄压阀。
3、将被测自救器放入注好水的真空干燥器内，盖好上盖。开启主机电源开关，

调节泄压阀，观察压力表，使压力稳定在－13.33KPa。
4、待调整好所需压力后，观察被测自救器上、下罐接口处及其他部位有无连

续气泡冒出。试验结果：保持60s，有二个以上连续气泡浮出，即为不合格

（由于产品外部结构间隙造成的气泡不能视为漏气）。

5、关闭电源，打开泄压阀，待压力表指示回零后，平行错动移开真空干燥器

上盖，取出被测自救器。

JZ-1型矿用气体传感器检定装置技术指标：

压力范围：(－0.1～0)MPa

精度等级：2.5级

功率：40W

电源电压：220V/50Hz

外形尺寸：320×310×200mm
