KJJ148矿用防爆交换机型号意义

KJ：矿用监测、监控产品或设备

J：交换机

148  ：登记序号

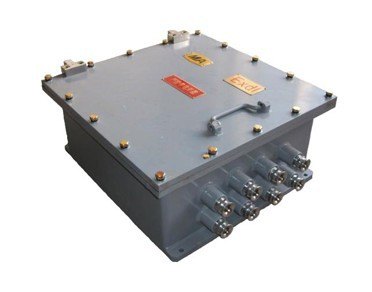

KJJ148矿用防爆交换机产品概述：

KJJ148矿用隔爆兼本质安全型网络交换机(以下简称“防爆交换机”)，该转换器为矿用隔爆兼本安型，防爆标志为Exd[ib]I，  应用于煤矿有瓦斯和粉尘爆炸的危险场所中。

该防爆交换机允许安装在煤矿井下有煤尘和瓦斯爆炸的危险气体环境中，用来使井下可连接到交换机的设备与地面进行数据交换，实现远程控制和远程监测。地面计算机就可以对井下连接到交换机的设备进行管理，通过交换机实现网络计算机对井下相关设备获取数据信息和控制管理的工作。

KJJ148矿用防爆交换机使用条件：

环境温度：0℃～+40℃；

相对湿度：＜95%（+25℃）；

大气压力：80KPa～106  KPa；

机械环境：无显著振动和冲击的场合。

不要在强电磁场或对手机电磁屏蔽的环境中使用，可在含有甲烷和煤尘爆炸性环境的煤矿中使用，但不得在含有腐蚀气体的场合中使用。

KJJ148矿用防爆交换机参数

供电电源

a）输入电压：127V/220V/380V/660VAC/50HZ  (变压器抽头方式输入)

b）输入视在功率（VA）：≤150

备用电源

a）采用HYS1272  12V/7.2AH铅酸电池两节串联

b）充电电压：  18V～28V

c）放电截止电压：≥18V

d）转换时间：≤1S

e）工作时间：≥2h

以太网光端口

a)  传输口数量：2

b)  传输方式：TCP/IP以太网光信号传输

c)  传输速率：1000M  bit/s

d)  连接方式：LC交换机

e)  发射光功率：-14～1dBm（光波长：单模1310nm）

f)  接受灵敏度：-24dBm

CAN信号传输接口

a）传输口数量：1路

b）传输方式：主从，半双工，单极性

c）传输速率：5Kbps

d）最大传输距离：5km（使用MHY32、MHYVRP、MHYVR电缆，  导线截面积不小于1.5mm2）

e）信号电压峰峰值：1～5V

KJJ148矿用防爆交换机功能：

1、防爆交换机具有以太网光信号间的冗余环型网络数据交换功能；

2、  防爆交换机具有光口与电口之间的数据交换功能；

3、  防爆交换机具有各电口之间双向数据传输功能；

4、  防爆交换机具有CAN总线传输功能；

5、  防爆交换机具有RS484总线传输功能。
