特点及用途

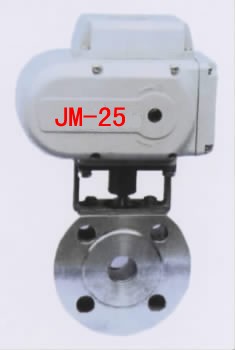

　　该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。
它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。
性能规范
公称通径DN（mm） 15-150
公称压力PN(MPa) 1.6 2.5
公称压力
PS(MPa) 强度试验 2.4 3.75
密封试验 1.76 2.75
材料\材料代号 C P R
主 要
零 件  阀 体 WCB ZG1Cr 18Ni 9Ti ZG0Cr 18Ni 12Mo2Ti
球 体 WCB ZG1Cr 18Ni 9Ti ZG0Cr 18Ni 12Mo2Ti
阀 杆 2Cr13 1Cr 18Ni 9Ti 0Cr 18Ni 12Mo2Ti
密封圈 增强聚四氟乙烯 对位聚苯
填 料 聚四氟乙烯 柔性石墨
适 用
工 况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28℃ - 250℃
执行器 型 号 DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力 0.4-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GB12237 GB12221 GB9113 GB9131 GB13927
