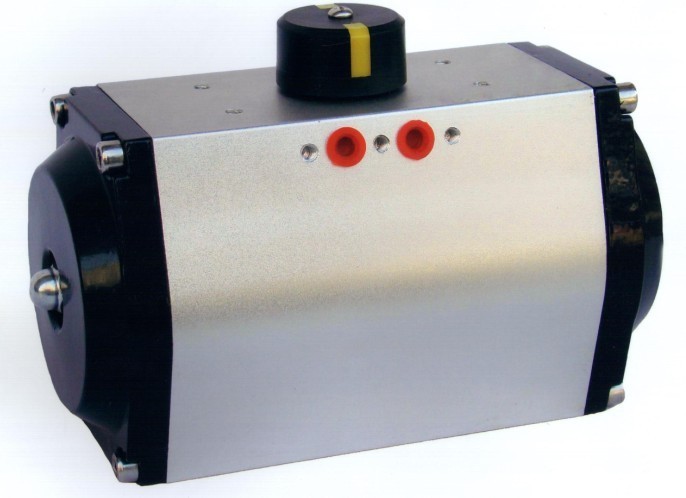

GTD110气动执行器详细说明

GTD110双作用气动执行器型号选择：
 使用双作用执行器，先确定阀门的扭矩，在正常使用条件下，推荐安全系数为15～20%。再根据阀门使用的流体介质增加安全值。对清洁、润滑介质增加20%安全值；水蒸气或非润滑液体介质增加25%安全值；对非润滑的浆料液体介质增加40%安全值；非润滑的干气介质增加60%安全值；非润滑的颗粒介质增加80%安全值。非润滑用气体输送的颗粒粉料介质增加100%安全值； 根据上计算的扭矩值及使用气源压力查找双作用执行器的扭矩表，就可得到准确GTD型号。
GTE110单作用（弹簧复位）气动执行器型号选择：

   使用单作用执行器，根据上述计算的扭矩值及使用气源压力，查找单作用扭矩表，先查得弹簧复位终点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准确的GTE型号。 说明：GTE单气控型输出扭矩表中，弹簧复位“终点”扭矩即为关闭阀门的扭矩，弹簧复位“开始”扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩，气源压力终点扭矩即为打开阀门的扭矩。
GTD110气动执行器结构特点
 1）、挤压成型的铝合金缸体，经硬质氧化处理，表面质地坚硬，耐磨性强。
 2）、紧湊的双活塞齿轮、齿条式结构，啮合精确，传动平稳，安装位置对称，输出扭矩恒定。
 3）、活塞、齿条和输出轴的活动部位均安装F4导向环，实现低摩擦，长寿命，避免金属间的接触。
 4）、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。
 5）、单气控型执行器的弹簧经预压后安装，可安全、方便的拆卸和组装。
 6）、GTD110气动执行器在全开和全关位置均可进行0度或90度正负5度的双向行程调节。
 7）、安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR标准，确保GTD110动执行器间的互换性和方便安装电磁阀、限位开关等附件。
 8）、输出轴的安装连接孔有多种形状（四方孔、轴键孔、扁孔）供选择
 9）、外形美观而精巧，重量轻，具有防水密封结构。
 10）、有常温型、高温型、低温型。在常温工作条件下使用丁腈橡胶，在高温或低温时采用氟橡胶或硅橡胶




GTD110双作用执行器输出力矩表
型号 输出气源压力（单位：bar）
2 3 4 5 6 7 8
GTD110 74.5 111.7 149 186.2  223.5 260.5 298
