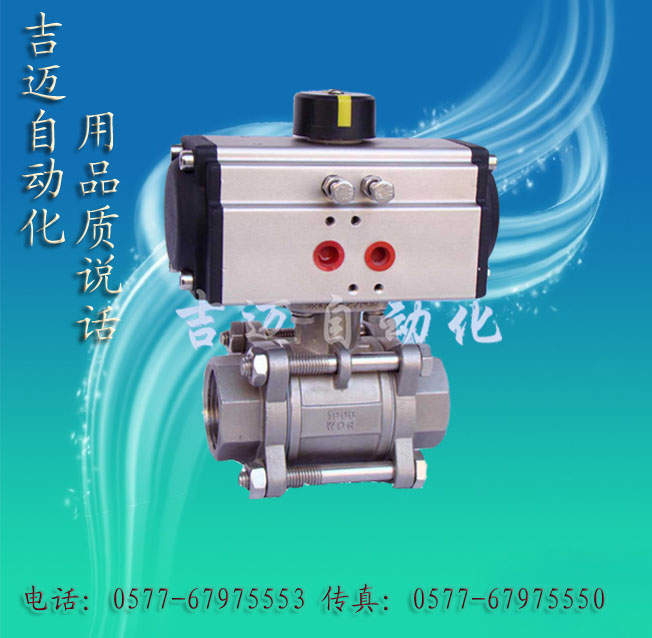

气动三块式内螺纹、焊接、卡箍、接管焊接球阀 阀座压力PN16--64
ONEUMATIC TRI-PIECE TYPE INTERNAL THREAD、WELDING、BUCKLE、PIPE WELDING BALL VALVE、VALVE BASEPRESSURE PN 16--64

技术范围 Technical specification
设计依据
Design reference  GB标准 ANSI标准
设计标准
Design standrd  GB/12237 ANSI B16.34
试验和检验
Test＆inspection JB/T9002 API598

注：系列球阀结构长度及连接法兰尺寸可根据用户要求设计制造。
Note:The structural length and connecting flange size of ball valve series can be designed and man ufactured as per users'requirements.
主要零件材质表 Form of Major Parts Materials

序号
NO  零件名称
Accessory name  材质
Material
1 螺栓
Stud 不锈钢304
Stainless Steel304
2 接头
Connector 不锈钢CF8、CF8M
Stainless Steel CF8、CF8M
3 阀座
Seat PTFE
4 球体
ball 不锈钢304、316
Stainless Steel304、316
5 阀体
Body 不锈钢CF8、CF8M
Stainless Steel CF8、CF8M
6 螺母
Nut 不锈钢304
Stainless Steel304
7 阀杆
Stem 不锈钢304、316
Stainless Steel304、316
8 垫片
Gasket PTFE
9 填料
Packing PTFE
10 压盖
Gland 不锈钢304、316
Stainless Steel304、316
11 支架
Yoke 不锈钢CF8
Stainless Steel CF8
12 连接套
Connecting Set  不锈钢304、316
Stainless Steel304、316

注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求
　　 设计选用。
Note:The structural length and connecting flange size of butterfly
　　 valve series can be designed and manufactured as per uses'requirements.
Q6 -PN 16--64

主要外形及连接尺寸 Q6 -PN 16--64 Mani Outline and Connecting Flange Size
DN 外形连接尺寸
Connecting Flange Size  执行器型号
Actuator Model
DN in d L G L1 L2 D L3 C L0 H
15 1/2 15 73 1/2″ 81 85 34 175 22 140/178 62/75 GTD52/GTE63
20 3/4 20 85 3/4″ 92 100 50.5 190 28 140/178 62/75 GTD52/GTE63
25 1 25 91 1″ 103 115 50.5 200 33 140/214 62/91 GTD52/GTE83
32 11/4 32 112 11/4″ 123 130 50.5 230 40 164/214 75/91 GTD63/GTE83
40 11/2 40 120 11/2″ 136 150 50.5     164/246 75/101 GTD63/GTE90
50 2 50 147 2″ 155 180 64     190/295 91/112 GTD83/GTE110
65 21/2 65 168 21/2″ 190 230 77.5     210/340 101/127 GTD90/GTE110
80 3 80 204 3″ 2
