AT160气动执行器型号选择：
　首先确定阀门启、闭时所需要的扭矩，在正常使用条件下，推荐安全系数为15～20%。再根据阀门使用的流体介质增加安全值。对清洁、润滑介质增加20%安全值；对水蒸气或非润滑液体介质增加25%安全值；非润滑的浆料液体介质增加40%安全值；非润滑的颗粒介质增加80%安全值。
　选择双气控执行器时，根据上计算的扭矩值及使用气源压力查找双气控执行器的扭矩表，就可得到准确AT型号。
    选择单气控执行器时，根据上述计算的扭矩值及使用气源压力，在弹簧复位栏内查找终点时扭矩（此扭矩要大于上述计算的扭矩），就可得到准确的SR型号。例如：气源压力为0。4Mpa，经上述计算需要控制一个扭矩为165N。m的阀门，首先按表查找弹簧复位终点相近扭矩171N.m，再向左查看执行器型号为SR160型（共装10组弹簧）。
　说明：SR单气控型输出扭矩表中，弹簧复位“终点”扭矩即为关闭阀门的扭矩，弹簧复位“开始”扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩，气源压力终点扭矩即为打开阀门的扭矩。

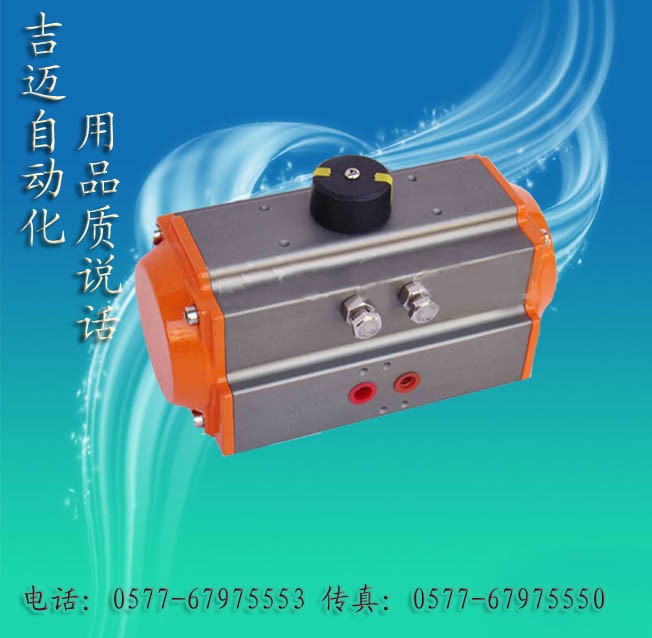

AT160气动执行器结构特点
　1）、挤压成型的铝合金缸体，经硬质氧化处理，表面质地坚硬，耐磨性强。
　2）、紧湊的双活塞齿轮、齿条式结构，啮合精确，传动平稳，安装位置对称，输出扭矩恒定。
　3）、活塞、齿条和输出轴的活动部位均安装F4导向环，实现低摩擦，长寿命，避免金属间的接触。
　4）、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。
　5）、单气控型执行器的弹簧经预压后安装，可安全、方便的拆卸和组装。
　6）、AT160气动执行器在全开和全关位置均可进行0度和90度正负5度的双向行程调节。
　7）、安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR标准，确保AT160气动执行器间的互换性和方便安装电磁阀、限位开关等附件。
　8）、输出轴的安装连接孔有多种形状（四方孔、轴键孔、扁孔）供选择
　9）、外形美观而精巧，重量轻，具有防水密封结构。
　10）、有常温型、高温型、低温型。在常温工作条件下使用丁腈橡胶，在高温或低温时采用氟橡胶或硅橡胶


 AT160双作用执行器输出力矩表

型号 输出气源压力（单位：bar）
2 3 4 5 6 7 8
AT160 267.4 401.1 534.8 668.5 802.2 935.9 1069.6


SR160单作用执行器输出力矩表
弹簧数量 气源克服弹簧输出力矩 弹簧输出力矩
3 4 5 6 7
0° 90° 0° 90° 0° 90° 0° 90° 0° 90° 0° 90°
起点 终点 起点 终点 起点 终点 起点 终点 起点 终点 起点 终点
5 264.6 197.1 398.3 330.8             136.5 204
6 237.3 156.2 371 289.9             163.8 244.9
7 210 115.4 343.7 249.1             191.1 285.7
8 182.7 74.6 316.4 208.3 450.1 341.9         218.4 326.5
9     289.1 167.5 422.8 301.2         245.7 367.3
10     261.8 126.7 395.5 260.4 529.2 394.1     273 408.1
11         368.2 219.6 501.9 353.3 635.6 487 300.3 448.9
