气动软密封蝶阀的详细资料：

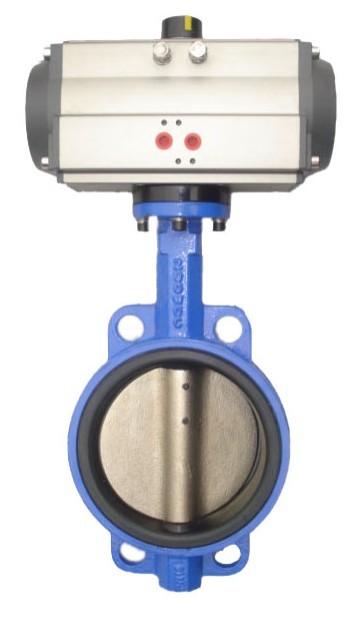

D671X气动软密封蝶阀简介

气动蝶阀结构简单,操作方便,重量轻,口径大,流通能力大等优点,且具有自清洗功能。适用于悬浮颗粒的流体及浓、浊浆头流体的调节,广泛应用于石油、化工、电站、轻纺、造纸等行业生产过程的自动化调节和远程控制中,作调节流量和截流介质的作用。。

一、D671X气动软密封蝶阀产品特点

◇设计新颖、合理，结构独特，重量轻，启闭迅速。
◇操力矩小操作方便、省力灵巧。
◇可以任何位置安装、维修方便。
◇密封件可以更换，密封性能可靠达到双向密封零泄漏。
◇密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、D671X气动软密封蝶阀设计、制造标准

设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度：GB/12221-1989
压力试验;GB/T13927-1992;JB/T9092-1999
四、D671X气动软密封蝶阀性能参数
公称通径DN（mm） 40-1300
公称压力PN（MPa） 1.0 1.6
公称压力Ps
（MPa） 强度试验 1.5 2.4
密封试验 1.1 1.76
材料\\\\\\\\\\\\\\\\代号 C P R

主要
零件
  阀体 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球杆 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 各种橡胶、聚四氟
填料 丁睛柔性石墨 V型橡胶垫
适用
工况 适用介质 水,蒸汽,油品 硝酸类 醋酸类
适用温度 -28～300℃（超该温度范围;订货时请注明）
执行器 型 号 GT系列、AT系列、AW系列
气源压力 0.3～0.8MPa


D671X气动软密封蝶阀主要连接尺寸
