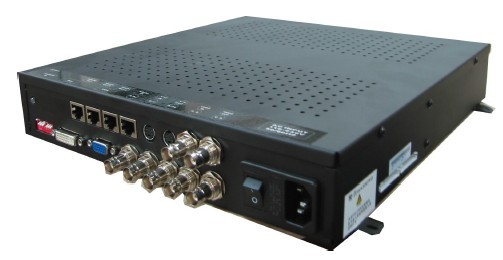

嵌入式拼接控制器是专门为液晶屏大屏幕拼接系统而设计的图像处理器,其独特模块化的设计,集成了多种信号解码单元,画面拼接处理单元,液晶屏驱动单元,电源供给单元等多个部分。可以灵活方便地和液晶屏组成一个大屏幕拼接显示系统。
嵌入式可以支持一组多种类型的图像信号输入,能同时在一屏幕上显示一组信号或者在拼接屏幕上实现大屏幕显示,可以实现单屏,整屏或屏体组合画面等功能。
功能特点:
? 全硬件构架,无 CPU 和操作系统;
? 多总线并行处理,处理功能强大;
? 启动时间小于 10 秒钟,启动迅速;
? 无病毒感染风险,安全性好;
? 集成多路视频信号源种类:DVI、VGA、Y/C、R/G/B/H/V、Y/Pb/Pr、复合视频。
? Y/C 和复合视频可以环出。
? 内嵌3D视频亮色分离电路单元,
? 内嵌3D逐行处理及帧频归一转化电路单元,
? 内嵌3D数字信号降噪单元,
? 单元可支持驱动到1920X1080的液晶屏幕
? RS232 串口远程控制;每单元支持两路RS232 环出
? 可全天24小时持续工作;
? 操作方便,配合 FTM_CONTROL 软件可以灵活的对系统进行操作。
? 可开放底层通讯协议,便于用户灵活采用第三方中控系统或自行
编制软件构造大屏幕工程系统。
? 内置的框架补偿功能,能将屏幕的所有图片调节至一个窗口显示。
? 内置的框架补偿功能能将屏幕的所有图片调节至一个窗口显示。
产品参数:
输
入 CVBS 每路1个BNC端子,支持PAL/NTSC全制式,一路环出
Y/C 每路2个BNC端子,支持PAL/NTSC全制式,一环出
VGA 每路1个SUB-15端子,支持SVGA/XGA/WXGA
RGBHV 每路5个BNC端子,支持SVGA/XGA/WXGA
YPbPr/YCbCr 复用RGBHV端口,支持PAL/NTSC全制式及720P 1080P HD
输出 LVDS 支持单双路LVDS,最高可支持WUXGA(1920X080P 16:9)
控制协议 RS-232 RJ45 1路进,2路环出
工作温度 0-70oC
工作湿度 5-95%RH
工作电压 110-240V/50,60Hz
最大功率 300W
机箱尺寸 307×282×58mm
